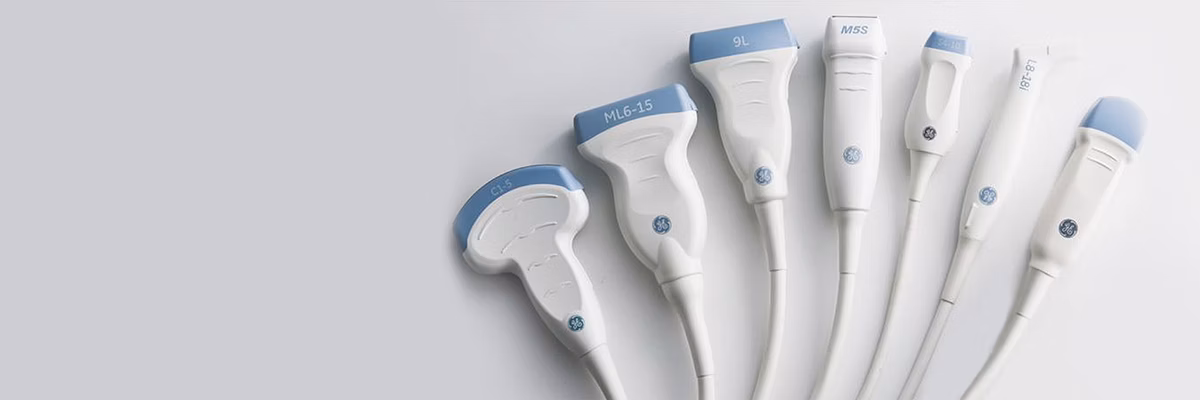

Ультразвуковые датчики

Компания GE Healthcare разрабатывает свои ультразвуковые датчики надежными и долговечными. Следуя рекомендуемым процедурам по уходу и обращению, вы можете максимизировать производительность и срок службы вашего датчика. На этом сайте представлены краткие сведения — для получения дополнительной информации, пожалуйста, обратитесь к руководству по основным системам.

Правила обращения с датчиками производства компании GE Healthcare:

• Не допускайте падения датчиков, а также появления на них царапин и повреждений от ударов. Небрежное обращение может привести к неисправности акустической линзы и пьезоэлементов, образованию трещин на корпусе, а также повреждению кабеля и разъема для подключения к системе. Запрещается использовать датчик при наличии трещин или повреждений корпуса, стержня, акустической линзы, компенсатора натяжения или кабеля, поскольку данные дефекты увеличивают риск перекрестного заражения и снижают степень электробезопасности датчика.

• Не допускайте чрезмерного скручивания, натяжения, сдавливания и сгибания кабеля датчика. При транспортировке датчиков необходимо следить за кабелями и разъемами для подключения к системе. По возможности следует использовать защитные принадлежности.

• Не допускайте попадания посторонних объектов и жидкостей в разъем для подключения к системе. Не давите на какие-либо элементы разъема для подключения к системе слишком сильно.

• Не допускайте длительного воздействия влаги и погружения датчиков в какие-либо жидкости ниже рекомендованного уровня, указанного в руководстве пользователя системы. Не превышайте рекомендованную длительность замачивания датчиков в каких-либо жидкостях, указанную в инструкциях производителя по использованию соответствующего средства.

• Не допускайте резких и сильных перепадов температур, а также длительного воздействия прямого солнечного света и сильного ультрафиолетого излучения.

• Соблюдайте осторожность при нанесении контактного геля на акустическую линзу датчика. Контактирование акустической линзы с какими-либо грубыми и абразивными материалами может привести к повреждению датчика и снижению качества изображения. Датчики с признаками ненадлежащего ухода и обращения, неправильного использования или изменения конфигурации не являются объектом гарантии и не подлежат техническому обслуживанию. Все датчики проходят оценку, проводимую специалистами отдела обслуживания ультразвукового оборудования компании GE Healthcare.

Важные замечания

Используйте только те чистящие и дезинфицирующие средства и гели, в составе которых нет веществ, несовместимых с датчиками производства компании GE Healthcare. Гарантии компании GE Healthcare и заключаемые ею договоры на обслуживание недействительны в случае ущерба, причиненного использованием чистящих/дезинфицирующих средств или гелей, в составе которых имеются вещества, несовместимые с датчиками производства компании GE Healthcare. Кроме того, компания GE Healthcare не несет ответственности за причинение подобного ущерба.

Перед выполнением инструкций

Перед использованием необходимо осмотреть следующие элементы датчика.

• Корпус датчика (стержень, ручка и головка): осмотрите на наличие трещин, царапин и признаков удара.

• Акустическая линза и колпачок: осмотрите на наличие разрезов, разрывов, царапин, а также признаков набухания, пузырения, расслоения и изменения цвета.

• Компенсатор натяжения и кабель: осмотрите на наличие трещин, разрезов, разрывов, царапин, заломов и признаков сдавливания.

• Разъем для подключения к системе: осмотрите на наличие посторонних объектов, повреждений защелок, изогнутых штырьков и дефектов оболочки.

• Кабель: осмотрите кабель и компенсатор натяжения на наличие признаков изменения цвета и потери эластичности.
• Чреспищеводные датчики (TEE): осмотрите гибкую часть на наличие разрезов, прокусов, разрывов и изменений цвета.

Предупреждение: Перекрестное заражение

Наличие трещин, царапин или порезов на ультразвуковых датчиках может привести к переносу опасных веществ или разрыву защитной оболочки. Не используйте датчики с какими-либо признаками повреждений.

Предупреждение: Утечка тока

При нормальном использовании датчика подается неопасное напряжение. Для обеспечения безопасности оператора и сохранности оборудования компания GE Healthcare рекомендует регулярно проводить проверки для выявления утечки тока.

Транспортировка датчиков

Для защиты датчиков следуйте данным инструкциям:

• Перед транспортировкой или грузовой перевозкой необходимо обязательно провести чистку и дезинфекцию датчика.

• Если в комплект поставки входит футляр для переноски, при транспортировке датчик необходимо всегда убирать в данный футляр. Для транспортировки датчик можно поместить в заводскую картонную упаковку, предварительно очистив и продезинфицировав его. Предупреждение: Размещение неочищенного или инфицированного датчика в футляре для переноски или картонной упаковке для транспортировки приведет к загрязнению поролонового вкладыша.

• Не используйте ткань или полиэтиленовые пакеты для транспортировки датчиков. Это приводит к повреждению датчиков.

• Во избежание повреждения головки или линзы датчика по возможности используйте жесткий контейнер с крышкой и возможностью фиксации разъема для подключения к системе.

• В случае чреспищеводных датчиков запрещается сворачивать гибкий стержень слишком плотно. Диаметр витка должен составлять не менее 30 см (1 фута).

Ежедневное и долгосрочное хранение

Для защиты датчиков следуйте данным инструкциям:

• Датчики необходимо хранить только в специальных держателях, расположенных на системе сбоку, или в надежно закрепленных настенных держателях, если датчики не используются.

• Перед размещением датчиков убедитесь в чистоте держателей.

• Не храните датчики в условиях экстремальных температур и не допускайте воздействия прямого солнечного цвета.

• При помещении датчиков на хранение закрепляйте кабели с помощью специальных зажимов.

• Перед помещением на хранение чреспищеводного датчика убедитесь, что его дистальный конец не загнут и защищен.

• Если транспортировка чреспищеводного датчика не требуется, запрещается размещать его в футляре для переноски.

Передовая технология компании GE, используемая при производстве датчиков, помогает добиться исключительного качества изображения. Она применяется для широкого спектра датчиков, разработанных с учетом особенностей проведения исследований в различных медицинских сферах.
