NM/CT 870 CZT**

Претворяйте теорию в жизнь с помощью CZT

Представляем систему NM/CT 870 CZT (третье поколение). Это система ОФЭКТ/КТ общего назначения, созданная на базе технологии CZT. Она сочетает в себе усовершенствования в области систем обнаружения образований¹, качества изображения и комфорта пациента с помощью расширенных приложений количественного анализа, предоставляемых посредством Xeleris™. Данное последнее поколение систем предоставляет полностью обновленную SmartConsole и новые функции КТ. Оно позволяет воплотить ваши теории в жизнь с помощью системы, предназначенной для использования всего потенциала CZT.

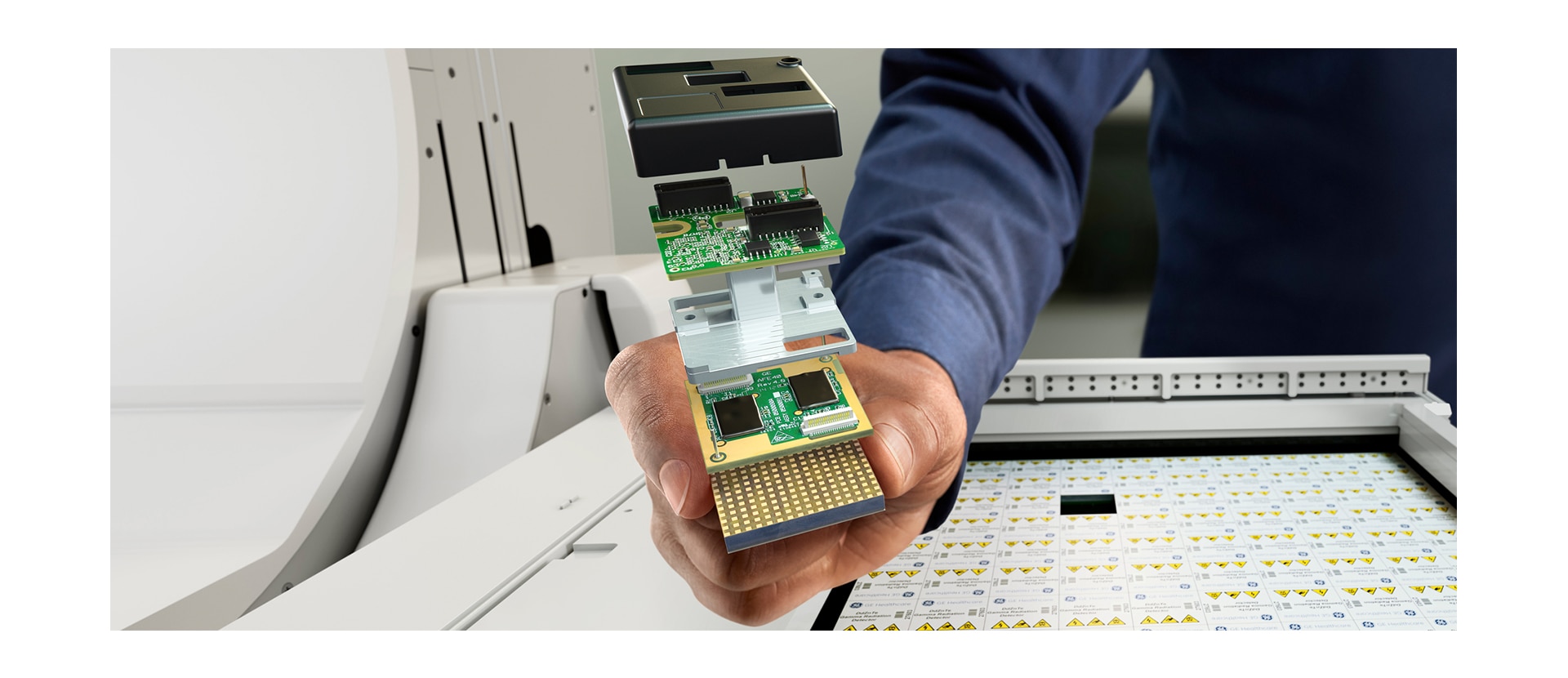

CZT (теллурид кадмия-цинка) является ключевым компонентом будущего ядерной медицины. Он не только легче и компактнее, чем кристаллы Nal, используемые в аналоговой технологии, он еще и пикселизирован. Каждая головка детектора состоит из 130 модулей детектора CZT. Это означает, что в ней независимо происходят десятки тысяч событий по захвату крошечных пикселей размером 2,46 мм при прямом преобразовании. С помощью кристалла CZT и зарегистрированной коллимации каждый фотон преобразуется непосредственно в электрический сигнал, который более точно определяет его местоположение и энергию. Эта конструкция снижает степень потери сигнала и уровень шума, свойственные традиционной ОФЭКТ, путем устранения конверсии гамма-фотонов с помощью сцинтилляции и световой конверсии с помощью PMT. В результате повышается пространственное и энергетическое разрешение.

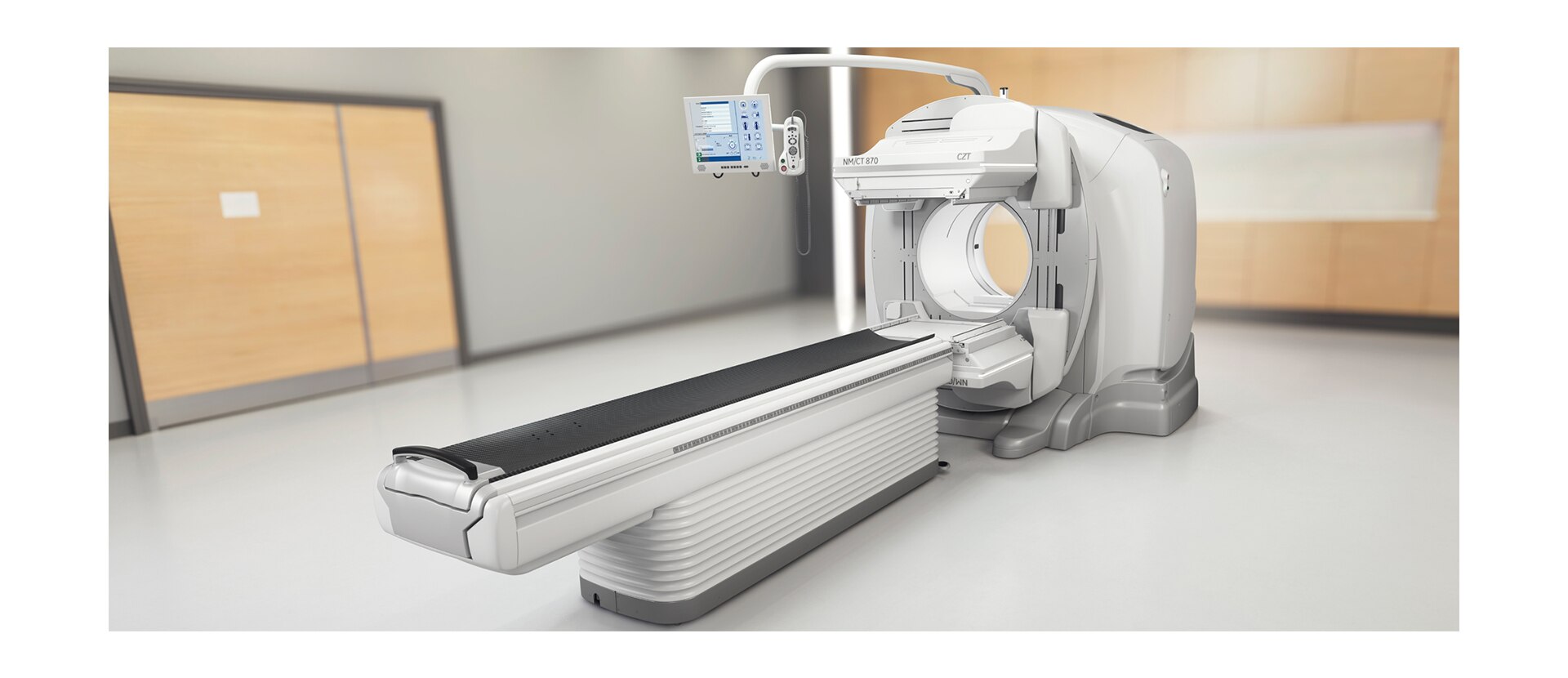

NM/CT 870 CZT представляет третье поколение нашей универсальной цифровой системы ОФЭКТ/КТ, разработанной с применением революционной технологии обнаружения CZT. В сочетании с технологиями GE для количественного анализа Xeleris и достижениями КТ, в том числе возможностью 32-срезовой совмещенной реконструкции, технологиями GE для снижения дозы облучения и Smart MAR, эта система перевернет ваше представление о ядерной медицине.

Снижение введенной дозы или времени сканирования до 75 % ²

Повышенное пространственное разрешение системы — от 4,3 до 2,8 мм ³

Исключительное разрешение по энергии, 6,3 % по сравнению с 9,5 %

Улучшение соотношения «контрастность-шум» для ОФЭКТ на более чем 40 % ⁴

67-процентное уменьшение размера рамки детектора — от 7,5 до 2,5 см

Оптимальное поле обзора на 25 % больше по сравнению с Nal

Скорость счета в 1,4 раза выше, чем при использовании обычных технологий

До 50 % снижения введенной дозы или времени сканирования с помощью технологии Evolution ⁵

Использование передовой технологии снижения лучевой нагрузки при КТ с помощью ASiR™ ^,6

Поддерживайте точность количественного анализа ОФЭКТ с использованием коррекции методом низкодозной КТ с Q.AC ⁷

Технология Smart MAR уменьшает недостаток фотонов, предотвращает увеличение жесткости излучения и образование полосовых артефактов, вызванных присутствием в теле металлических элементов, таких как эндопротезы тазобедренных суставов

Платформа, совместимая с передовыми цифровыми решениями, направленными на объединение оборудования, людей и данных посредством набора медицинских приложений для анализа

Так как молекулярная визуализация движется в направлении диагностики конкретных заболеваний и персонализированного подхода к оказанию помощи, разрешение имеет важное значение. Раннее выявление заболеваний возможно только при высоком разрешении системы, которое позволяет визуализировать более мелкие анатомические детали. Кроме того, исследования с мультиизотопными анализами требуют точного разрешения по энергии для уменьшения избытка радиоактивности между радионуклидами. Система NM/CT 870 CZT имеет разрешение по энергии, равное 6,3 процента, а также способна с большей точностью регистрировать энергию от нескольких РФП для изучения новых протоколов с использованием различных доступных РФП для ОФЭКТ.

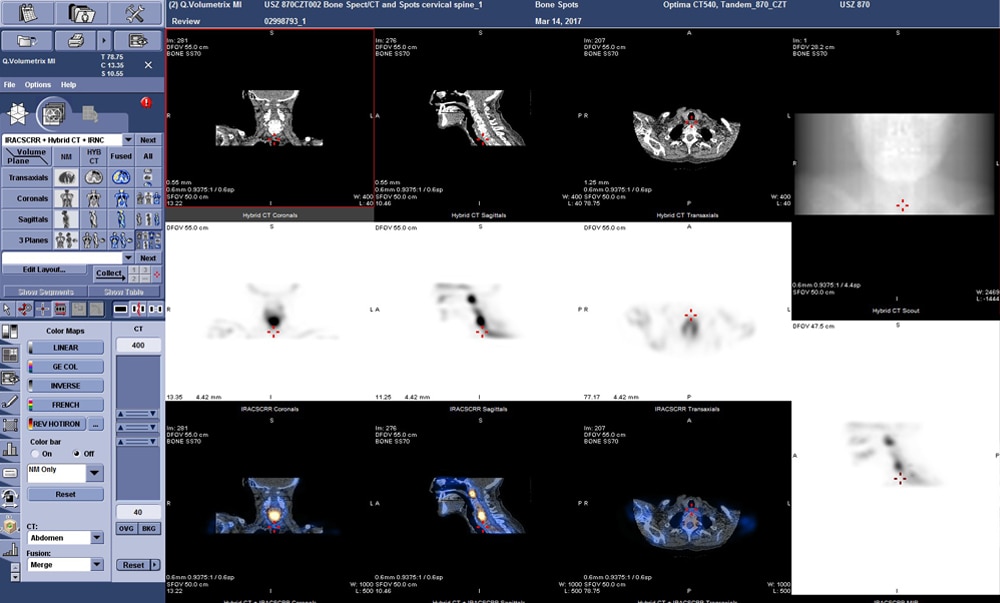

Благодаря обнаружению с прямым преобразованием, разрешение в системе NM/CT 870 CZT значительно улучшено за счет устранения потери сигнала и шума, присущих аналоговой технологии работы детекторов. Кроме того, в ней используется технология настраиваемой коллимации, которая выравнивает каждое отверстие коллиматора с одним детекторным пикселем. Эта конструкция позволяет избежать влияния разрешающей способности коллиматора на общее разрешение системы. В результате мы получаем улучшенное соотношение контраста и шума и пространственное разрешение до 2,8 мм

Так же, как это происходит при переходе от аналоговой к цифровой технологии в других отраслях, технология создания цифрового изображения становится легче и компактнее, с меньшими ограничениями по конструкции системы. При использовании настраиваемой коллимации система NM/CT 870 CZT помещает обнаруженные события целиком в пределы одного пикселя, выровненного по одной апертуре коллиматора, даже на самых удаленных краях поля обзора. Такое сокращение «мертвого» пространства за счет конструкции системы позволяет ближе подобраться к анатомическим областям и повысить комфорт пациента.

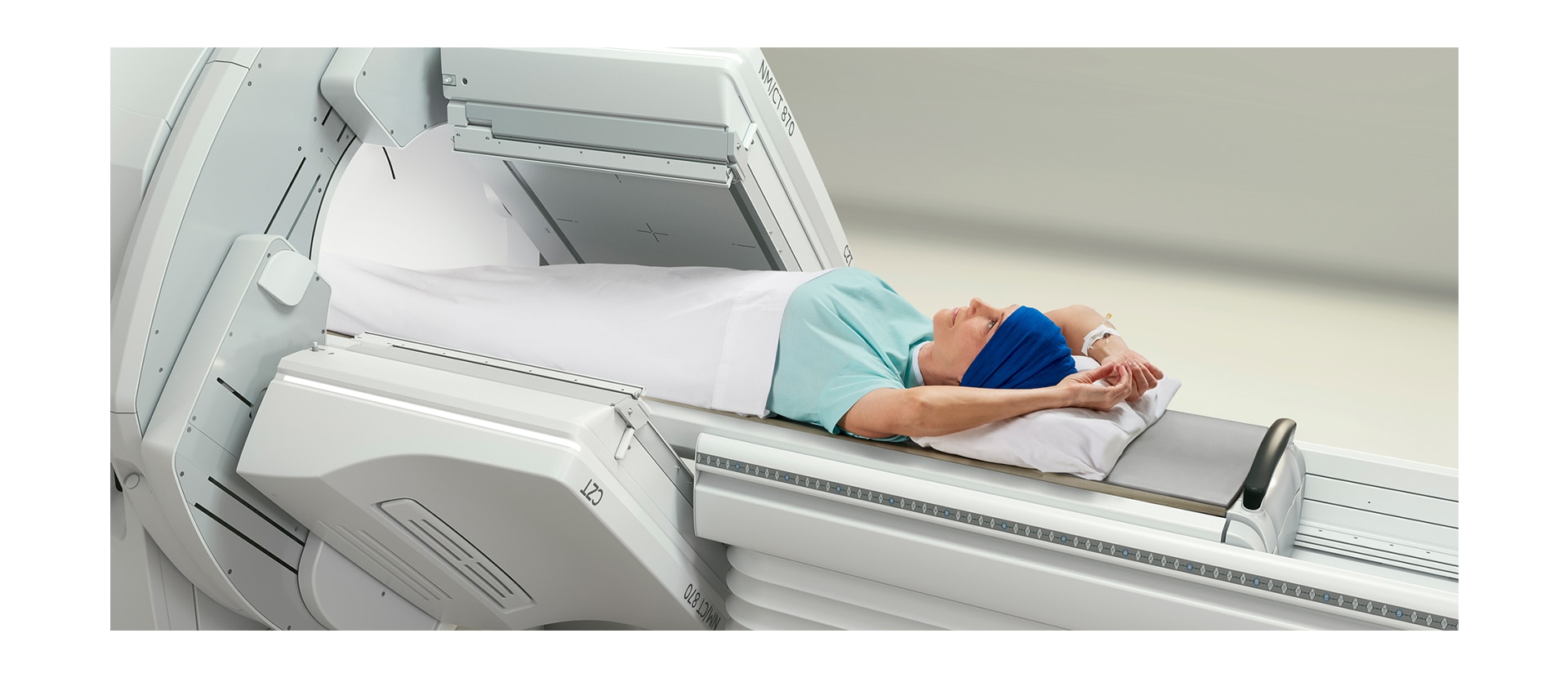

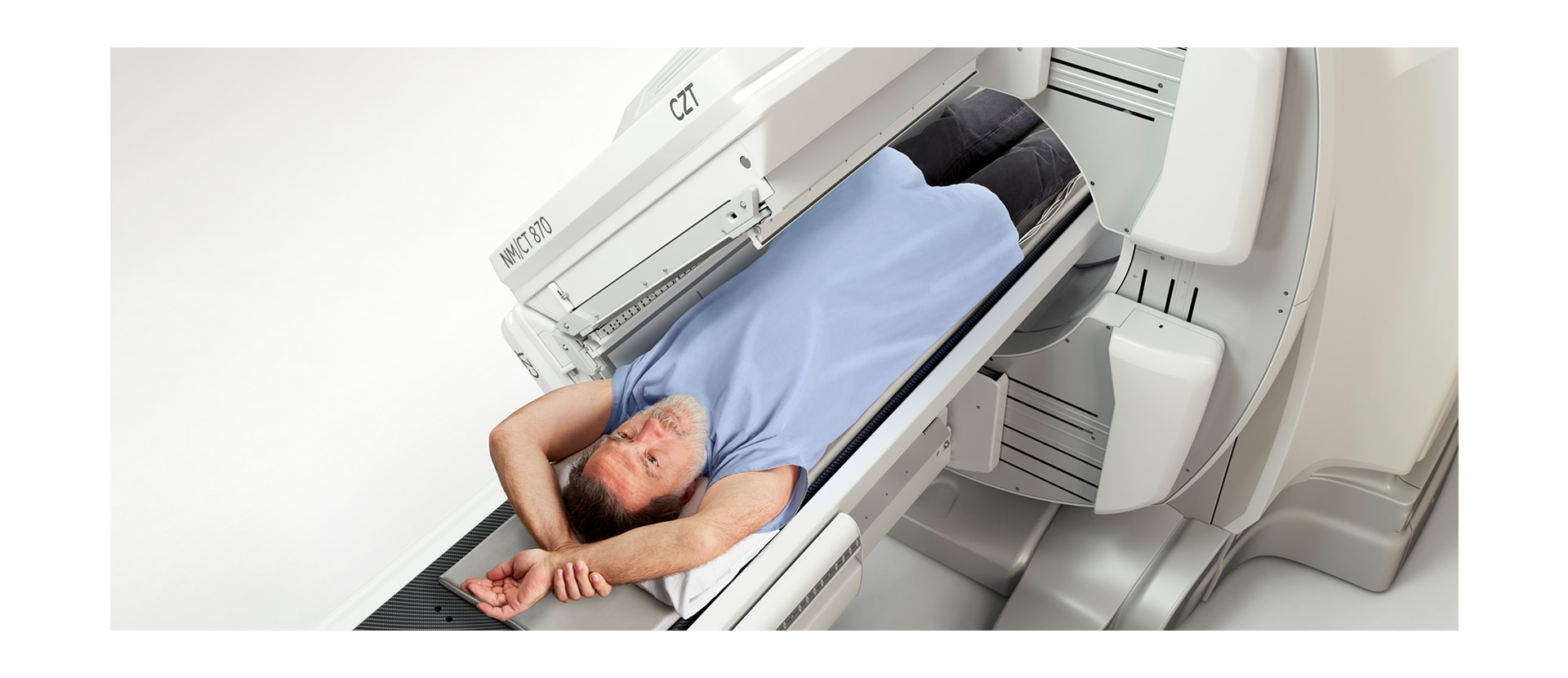

Конструкция детектора с расположением пациента в центре, позволяющая снизить воздействие на головной мозг на 67 %, повышает переносимость определенных исследований. Как правило, при ОФЭКТ-сканировании сердца необходимо, чтобы пациент вытянулся в длину и удерживал руки над головой в течение длительного времени. При использовании системы NM/CT 870 CZT время сканирования можно сократить на 75%², а практически безрамочная конструкция детектора может позволить пациенту держать руки в более комфортном положении.

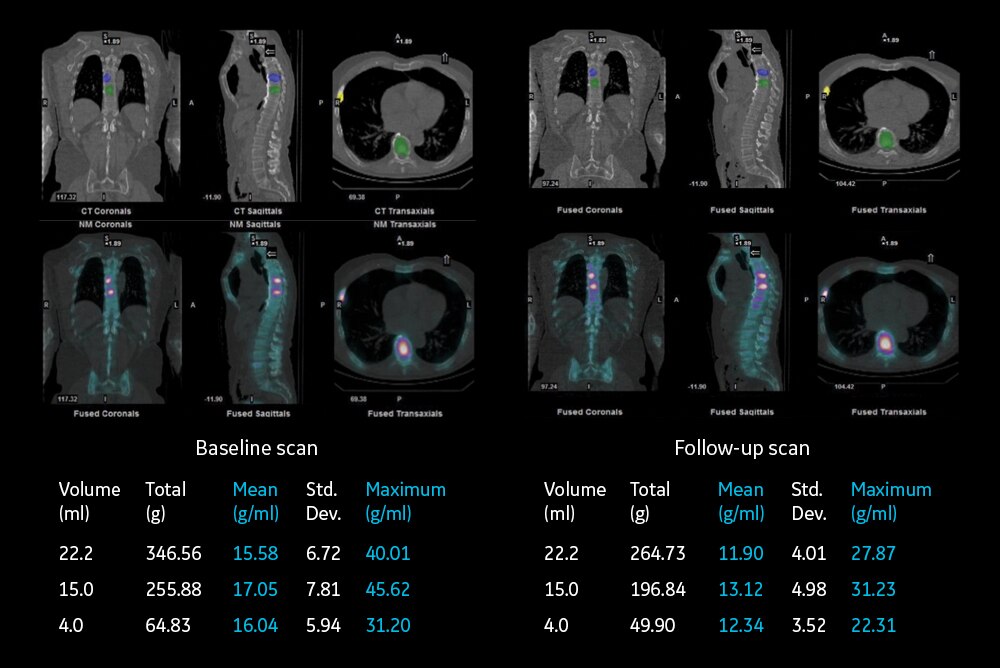

Для проведения клинического исследования с гибридной визуализацией вам необходим количественный анализ. Именно он позволит не только обнаружить болезнь, но и отследить ее реакцию на лечение с течением времени. Он позволил превратить ОФЭКТ/КТ в ценный клинический инструмент. Сегодня, в свете последних технологических достижений, появилась возможность последовательного и точного количественного анализа с использованием ОФЭКТ/КТ.

NM/CT 870 CZT — это система для ОФЭКТ/КТ, созданная для последовательного, воспроизводимого количественного анализа. Улучшенная производительность детектора CZT обеспечивает исключительное пространственное и энергетическое разрешение по сравнению с Nal-детекторами. В нем используется коррекция ослабления и рассеивания на основе КТ вместе с технологией реконструкции изображений Evolution⁵. Кроме того, постоянно растущая вычислительная способность позволяет выполнять точную калибровку камеры для достижения меньших отклонений между исследованиями.

Кроме того, дополнительный набор данных ПЭТ в формате DICOM позволяет вам рассматривать и оценивать изображения на тех же устройствах, которые используются для просмотра исследований ПЭТ/КТ, в виде дополнительной информации к оригинальным изображениям ОФЭКТ/КТ.

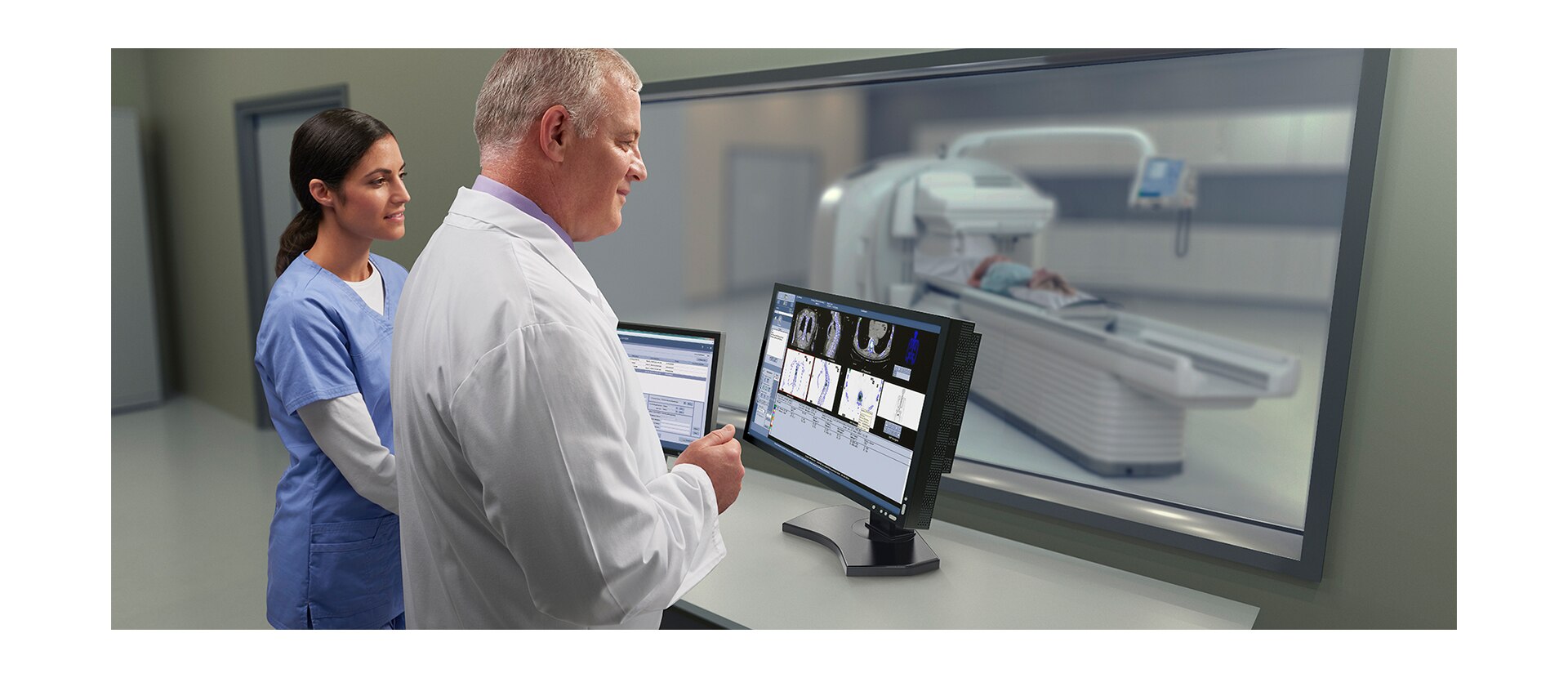

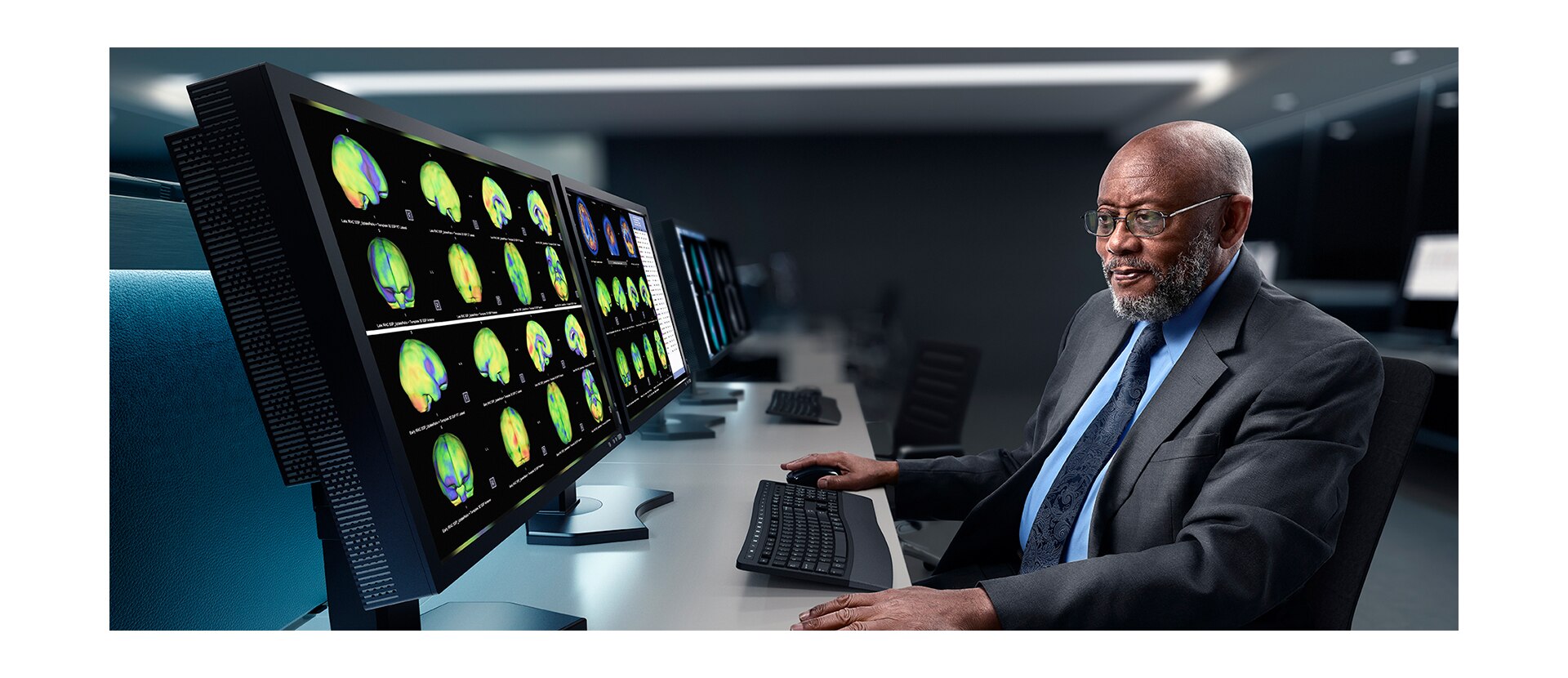

Рабочая станция Xeleris — это система обработки, анализа и просмотра изображений, полученных методами ядерной медицины (ЯМ), ПЭТ, ЯМ/КТ и ПЭТ/КТ. Она разработана для обеспечения возможности использования самых современных приложений для количественного анализа в ходе ОФЭКТ-исследований при проведении стандартных клинических исследований, ускорения рабочего процесса и повышения достоверности диагностики. Она также открывает дверь в новую эпоху цифрового здравоохранения благодаря возможности доступа к GE Health Cloud и улучшенным приложениям, помогающим найти решение некоторых из сложнейших клинических задач.

Молекулярная визуализация открывает путь к новым открытиям. Открытиям, которые могут надолго изменить окружающий нас мир. Настоящим открытиям. Они не только предоставят новый способ понимания чего-то скрытого глубоко внутри нас, потенциально они выйдут за рамки одного отдельного случая, оказывая значительное влияние на всех пациентов.

Этот поиск настоящих открытий уникален. Он требует соблюдения оптимального баланса между технологией и людьми. Технологии помогают в поиске, а люди продвигают его. Мы сотрудничаем с лидерами здравоохранения, такими, как вы, чтобы понять, какие трудности возникают на вашем пути и какие решения вы ищете.

Результатом этого сотрудничества является система NM/CT 870 CZT. Надеемся, наши взгляды совпадают. Не просто еще один продукт для визуализации, но инструмент для воплощения ваших теорий в жизнь.

• ¹ В клинической практике использование системы NM/CT 870 CZT может повысить способность выявления поражений в зависимости от поставленной задачи, размера пациента, анатомической области и особенностей клинической практики. Чтобы подобрать подходящую дозу или время сканирования для получения диагностического изображения достаточного качества с учетом конкретной клинической задачи, следует обратиться за консультацией к радиологу или физику.

• ² При использовании с функциями Clarity 2D и Evolution ⁵ по сравнению с использованием системы Discovery 670*** без функций Clarity 2D и Evolution ⁵ . Как было продемонстрировано на примере фантома с помощью протокола сканирования костей и NEMA IEC Body Phantom. Фактические значения сокращения времени сканирования или вводимой дозы зависят от выполняемой задачи, размера пациента, анатомической области и принятых в учреждении методик.

• ³ На поверхности детектора.

• ⁴ Продемонстрировано при испытаниях на фантоме с использованием фантома тела NEMA IEC с сокращением времени сканирования в 2 раза и использовании функции Evolution ⁵ . По сравнению с системой Discovery 670***.

• ⁵ В клинической практике рекомендуется использовать функции Evolution ^5a (Evolution for Bone, Evolution for Cardiac, Evolution for Bone Planar) и Evolution Toolkit ^5b после консультации со специалистом в области ядерной медицины, врачом и (или) специалистом по исследованиям, чтобы определить соответствующее значение уменьшения дозы или времени сканирования, необходимое для обеспечения качества изображения, соответствующего конкретной клинической задаче, в зависимости от используемого в учреждении протокола.

• ^5a Функции Evolution реализуются посредством моделирования статистики подсчета с использованием заводских протоколов по умолчанию и визуализации радионуклидов на базе 99mTc с коллиматором LEHR (Коллиматоры для низких энергий, с высоким разрешением) на антропоморфном фантоме или реалистичном фантоме NCAT-SIMSET с последующим сравнением количественных и качественных характеристик изображений.

• ^5b Evolution Toolkit: требования к приложению Evolution Toolkit поддерживаются моделированием полной статистики подсчета с использованием изображений фантома моделирования поражения на базе различных радионуклидов и коллиматоров и путем демонстрации того, что качество изображения ОФЭКТ, реконструированного с помощью Evolution Toolkit, обеспечивает эквивалентную клиническую информацию, но имеет улучшенное отношение сигнал/шум, контрастность и разрешение поражения по сравнению с изображениями, методами фильтрованной обратной проекции (FBP) или максимизации ожидания упорядоченного подмножества (OSEM).

• ⁶ В клинической практике использование технологии ASiR помогает снизить лучевую нагрузку пациента в ходе процедуры компьютерной томографии в зависимости от клинической задачи, размера пациента, анатомической области и особенностей клинической практики. Для определения подходящей дозы облучения, позволяющей получить изображение, качество которого приемлемо для диагностики в соответствии с конкретной клинической задачей, необходимо проконсультироваться с рентгенологом и дозиметристом.

• ⁷ Точность количественного анализа, определяемая как эквивалентность для измеренной активности введенного радиофармпрепарата в тестовом фантоме. Эквивалентность означает разницу в <11 % при сравнении измеренных отсчетов в исследованиях ОФЭКТ, скорректированных с помощью CTAC, реконструированного в Q.AC, с измеренными отсчетами в исследованиях, скорректированных с помощью эталонного реконструированного CTAC. Измеренные отсчеты определяются как средние в пределах идентичных ИО, расположенных на реконструированных в ОФЭКТ срезах исследования однородного фантома раствора 99mTc.

• ⁸ В клинической практике использование системы NM/CT 870 CZT может улучшить количественный анализ поражений объемом более чем 5,5 мл, в зависимости от поставленной задачи, размера пациента, анатомической области и особенностей клинической практики. Чтобы подобрать подходящую дозу или время сканирования для получения заявленной точности количественного анализа для конкретной клинической задачи, следует обратиться за консультацией к радиологу или физику.

* Является технологией сканирования детектеров Гантри ОФЭКТ и Гантри КТ

** Система однофотонной эмиссионной компьютерной томографии / компьютерной томографии, варианты исполнения: NM/CT 850, NM/CT 860, NM/CT 870 DR, NM/CT 870 CZT, с принадлежностями

*** Система однофотонной эмиссионной компьютерной томографии / компьютерной томографии Discovery 670, варианты исполнения: Discovery NM/CT 670 Pro, Discovery NM/CT 670 ES, Discovery NM/CT 670 CZT, Discovery 670 DR с принадлежностями
