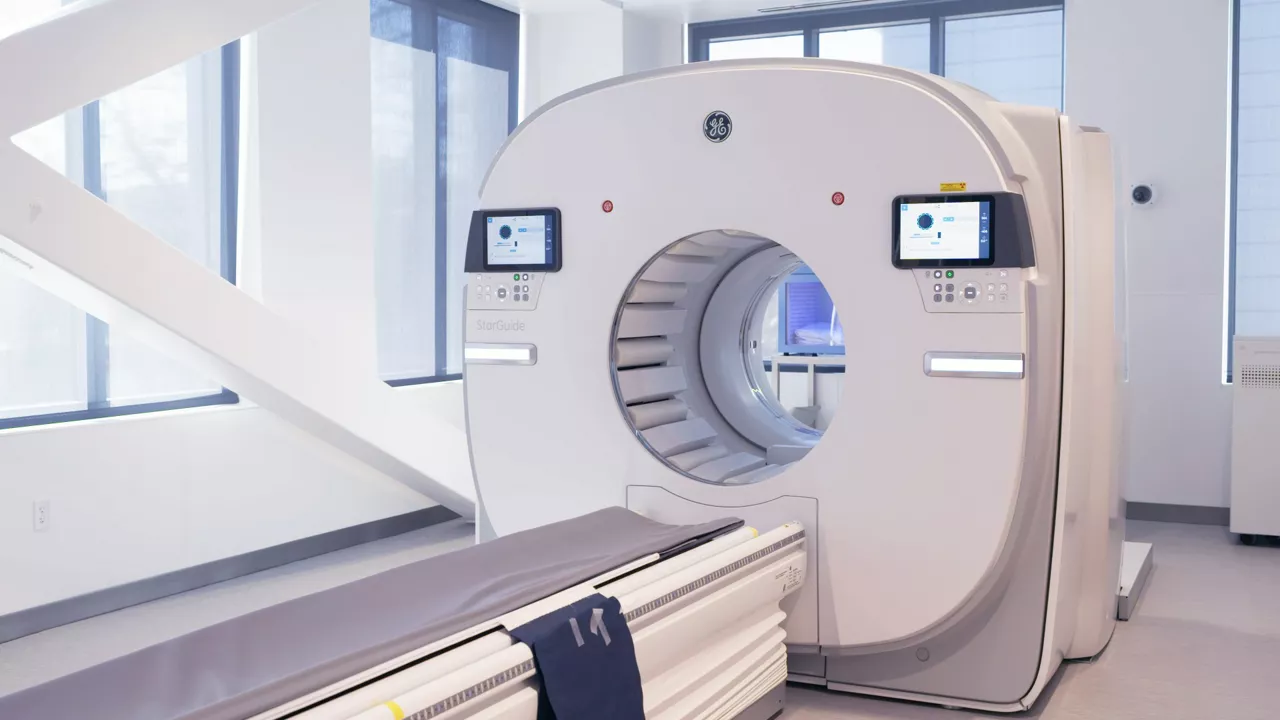

StarGuide

Новая звезда молекулярной визуализации
Краткий обзор

Оптимизация Тераностики

Достижение баланса между разрешением и чувствительностью крайне важно для точной визуализации радиофармпрепаратов.

Быстрое сканирование с использованием ¹⁷⁷Lu

Обеспечивает распознавание двух пиков излучения со скоростью сканирования 3 мин на зону интереса¹, что дает высокое качество количественного и качественного анализа изображений.

Динамическая 3D ОФЭКТ/КТ²

Проводите стандартные статические исследования в 3D-режиме (динамическая сцинтиграфия почек, захват РФП щитовидной железой и так далее) благодаря новому конструкционному решению и получайте больше диагностических данных.

Автоматическая настройка параметров сканирования

StarGuide позволяет упростить процесс сканировнаия за счет автоматизации рабочего процесса, а также повысить комфорт пациента во время проведения исследования.

Наша самая передовая система ОФЭКТ/КТ³ произвела самую настоящую революцию в ядерной медицине, которую так давно предрекали эксперты – она позволила внедрить в нее принципы Тераностики. ​

Оптимизация целенаправленной, персонализированной онкологической помощи, ставшей возможной благодаря Тераностике (терапии и диагностике), требует точного количественного анализа. Именно это послужило толчком к созданию StarGuide. StarGuide позволяет проводить исследования с высоким разрешением и чувствительностью, что очень важно для мониторинга терапии. Детекторы CZT следующего поколения позволяют зафиксировать два энергетических пика 177Lu, что необходимо при лечении с применением принципов Тераностики.
"StarGuide – это настоящий прорыв в технологиях ОФЭКТ… Эта система идеально подходит для пациентов, которые предпочитают лечение, основанное на принципах Тераностики… Ее преимущество заключается в быстром сканировании… Мы можем выполнять динамическую ОФЭКТ и визуализировать анатомические структуры с помощью ОФЭКТ/ КТ⁴."
ПЕРЕДОВЫЕ ТЕХНОЛОГИИ

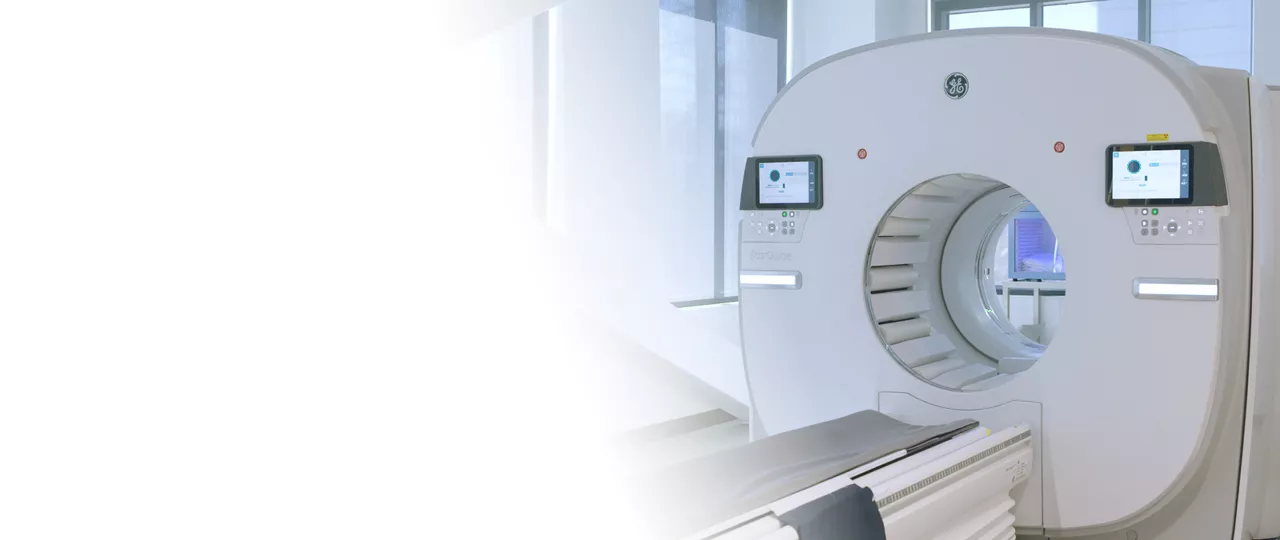

Представляем новую звезду в мире молекулярной визуализации. Передовая система ОФЭКТ/КТ компании GE HealthCare позволяет специалистам проводить продвинутые исследования и повышать точность диагностики.

Система StarGuide открывает новые горизонты ядерной медицины и отвечает всем потребностям современного лечебного учреждения. Новый набор программных приложений и технологий увеличивает не только качество визуализации в сложных клинических случаях, но и производительность работы отделения. Большинство функций, включая настройку параметров сканирования и реконструкции изображений, автоматизирована. Проводить исследования с учетом принципов Тераностики помогают приложения Xeleris V на основе продвинутых алгоритмов обработки данных.
ВИЗУАЛИЗАЦИЯ НЕСКОЛЬКИХ ЭНЕРГЕТИЧЕСКИХ ПИКОВ РАДИОНУКЛИДОВ

StarGuide способен фиксировать двойные пики 113 кэВ и 208 кэВ лютеция-177 (¹⁷⁷Lu), широко используемого в Тераностике⁵.

Лютенций-177 представляет собой изотоп, используемый при радиофармацевтическом лечении PSMA-положительного метастатического рака простаты, резистентного к кастрации (мКРРПЖ) методами, одобренными FDA Детектор с технологией CZT в StarGuide обеспечивает скорость счета более 700 тыс. импульсов в секунду без насыщения детектора или возникновения мертвого времени, что позволяет получать больше данных во время сканирований. StarGuide обеспечивает энергетическое разрешение 5,9 % при сканированиях с использованием99mTc и менее 5% при сканированиях с использованием177Lu (пиковое значение 208 кэВ). Такое высокое разрешение позволяет дифференцировать изотопы с минимальными различиями в пиковых энергетических значениях, полученными одновременно.

Изображения предоставлены BAMF Health.
БЫСТРОЕ СКАНИРОВАНИЕ ВСЕГО ТЕЛА
Cистема ОФЭКТ/КТ StarGuide нового поколения с несколькими CZT детекторами позволяет выполнять быстрые сканирования с использованием 177Lu. Кольцо цифровых фокус-детекторов StarGuide позволяет регистрировать два пика излучения со скоростью сканирования 3 мин. на кровать¹, что обеспечивает высокую точность количественного и качественного анализа изображений. Система ОФЭКТ/КТ StarGuide позволяет проводить пост-терапевтическое сканирования от головы до середины бедра всего в 4 кровати со скоростью 3 минуты на кровать. Таким образом, общее временя сканирования составляет 12 минут.¹ Благодаря такой высокой скорости сканирования пациенты чувствуют себя гораздо комфортнее и могут оставаться неподвижным в течение всего исследования.
АВТОМАТИЧЕСКАЯ НАСТРОЙКА ПАРАМЕТРОВ СКАНИРОВАНИЯ

Быстрая настройка параметров сканирования позволяет минимизировать лучевую нагрузку на операторов за счет сокращения времени, проводимого в непосредственной близости от пациента. ​

Благодаря рабочему процессу Swift Plan StarGuide превращается из сложного устройства в простой инструмент, которым персоналу очень легко управлять. Уже проверенные инструменты GE HealthСare, такие как интерактивная линейка стола и функция автоматизации процесса, объединенные с передовыми технологиями, делают Swift Plan чрезвычайно эффективным и удобным средством повышения производительности. Swift Plan обеспечивает упрощение, стандартизацию и оптимизацию настроек камеры и параметров сканирования, благодаря чему вы можете проводить персонализированные исследования с минимальным временем пребывания пациента в камере. Технология Optical Scout в StarGuide позволяет проводить сканирования с быстрой и безопасной сменой положений стола, ориентируясь на контуры тела пациента. После обработки контурных данных перед началом сканирования детекторы и стол автоматически занимают позицию максимально близкую к телу пациента. Это позволяет улучшить качество изображения в интересующем объёме.
АВТОМАТИЗИРОВАННАЯ РЕКОНСТРУКЦИЯ ИЗОБРАЖЕНИЙ

В StrarGuide интегрирована SmartConsole — система обработки изображений ядерной медицины с возможностью подключения к сети, которая позволяет автоматизировать реконструкцию ОФЭКТ/КТ, а также упрощает использование протоколов в сложных гибридных исследованиях и при количественной оценке. Благодаря этому вы сможете получать высококачественные изображения и принимать обоснованные решения на основе точных количественных результатов.

В этой системе для реконструкции ОФЭКТ/КТ-изображений впервые используется алгоритм Q.Clear – байесовский алгоритм со штрафной функцией максимального правдоподобия (англ.: Block sequential regularized expectation maximization или BSREM), ранее использовавшийся только в наших системах ПЭТ/КТ. Q.Clear позволяет использовать алгоритм BSREM для подавления шума и для обеспечения высокой точности количественных измерений без влияния на качество определения размеров и объема поражения. Появление алгоритма реконструкции изображений Q.Clear стало значительным шагом в развитии методов ОФЭКТ, включая и те, которые используются как для оценки ответа на лечение, так и для диагностики и определения стадии заболеваний. Эта функция обеспечивает исключительную точность количественного анализа.
Приложения Xeleris V на основе продвинутых алгоритмов работы с данными

Xeleris V, доступный на StarGuide, оснащен передовыми приложениями обработки данных, которые помогают в обнаружении, диагностике и лечении с повышенной эффективностью. ​

Приложения Q.Thera AI, Q.Volumetrix AI, Q.Lung AI и Q.Liver упрощают сегментацию органов для количественного анализа и помогают оптимизировать расчёты дозиметрии. Q.Thera AI использует результаты количественной оценки и сегментации, позволяя рассчитывать время удержания изотопа, поглощенную дозу, эквивалентную дозу на уровне органа и опухоли и эффективную дозу для всего тела. Q.Volumerix AI предоставляет передовые возможности сегментации и количественной оценки для данных ОФЭКТ/КТ и ПЭТ/КТ без усложнения рабочего процесса. Q.Lung AI программное приложение для обработки сцинтиграфической перфузии и вентиляции лёгких со встроенной сегментацией по гибридному КТ-изображению на базе передовых алгоритмов работы с данными. Что позволило увеличить эффективность автоматической сегментации легких на 89%⁶ и снизить среднее количество кликов мышкой на 57%⁷.
Прицельная визуализация

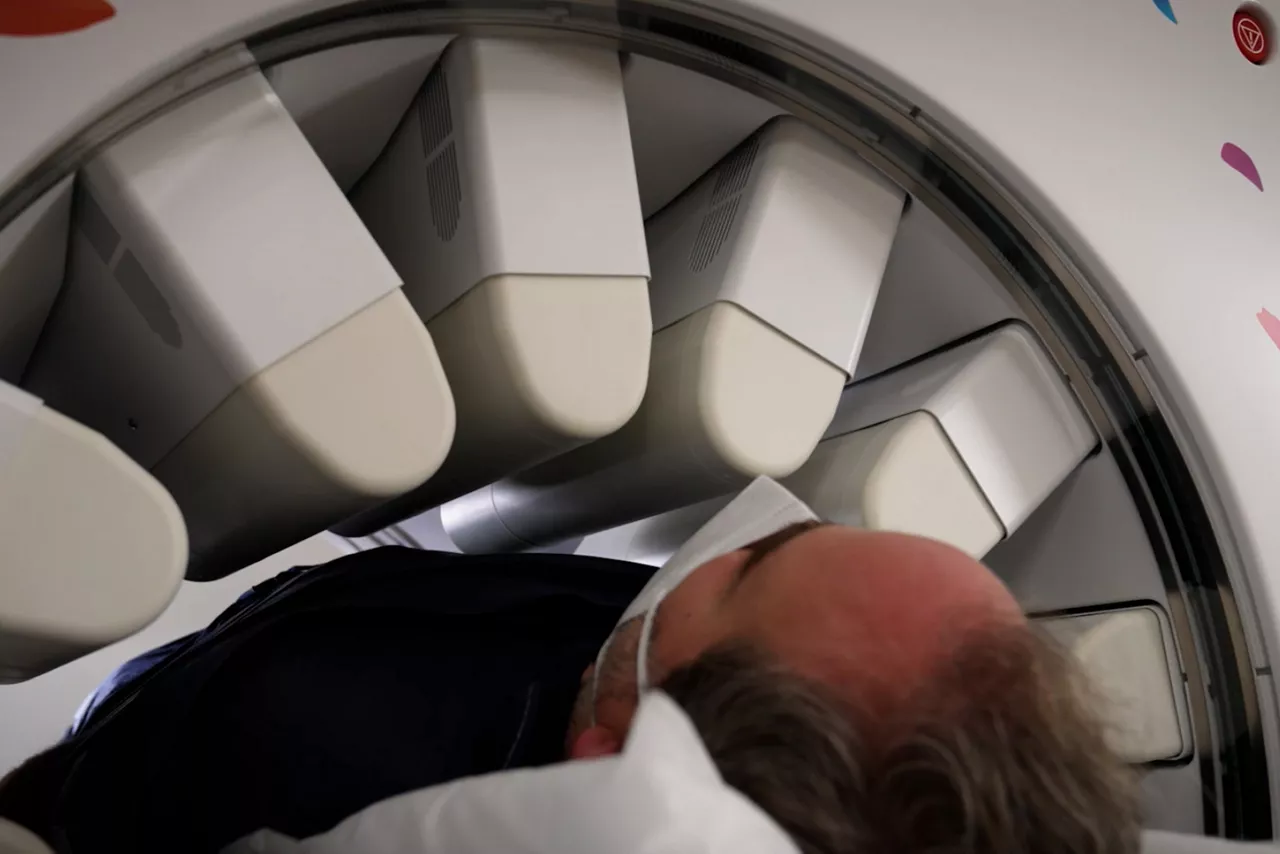

Кольцо из 12 цифровых фокусных детекторов StarGuide выдвигаются и приближаются на минимальное расстояние к поверхности тела пациента, а также фокусируются на заданной области интереса.

Цифровые фокусные детекторы StarGuide предназначены для сбора максимально большого количества информации, которая позволяет вам получить истинное представление о состоянии пациента. После оптимизации положения детекторов и стола на основе данных, полученных во время оптического предварительного сканирования детекторы StarGuide занимают положения вокруг тела пациента, располагаясь как можно ближе и под всеми необходимыми углами. Это обеспечивает качественное сканирование области интереса, а не пространства вокруг пациента. Улучшенное разрешение ОФЭКТ обеспечивает высокую четкость изображений и более качественную визуализацию мелких анатомических деталей, что помогает врачам выявлять заболевания на более ранних стадиях. Улучшенное разрешение позволяет получать четкие изображения для лучшей визуализации мелких анатомических деталей, что может помочь врачам выявлять заболевания на ранней стадии. Фокусированная визуализация позволяет прицельно исследовать область интереса и улучшает качество получаемых изображений этой области, поскольку детекторы максимально нацелены на заданную зону интереса. StarGuide изменяет угол поворота детектора, чтобы уделять больше времени исследованию указанной объемной области, создавая изображения высокого качества на основе большого количества данных без увеличения времени сканирования.

Это очень впечатляет. StarGuide позволяет нам получать данные пациентов в наилучших условиях... Детекторы всегда располагаются максимально близко к телу пациента, что действительно улучшает пространственное разрешение и чувствительность… Больше всего впечатляет улучшенное энергетическое разрешение. Это позволяет нам очень легко проводить двойное изотопное сканирование и дифференцировать изотопы с минимальными различиями в пиковых энергетических значениях.⁴

Жиль Ле Рузик

Медицинский физик, Больница Орлеана, Франция (более двух лет опыта работы со StarGuide)

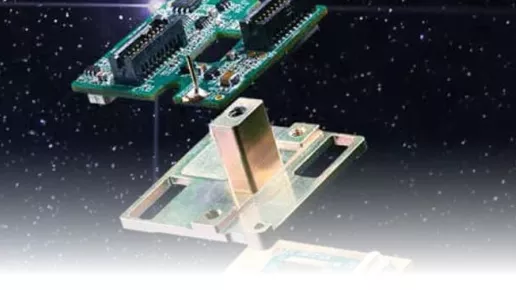

Цифровые детекторы CZT StarGuide представляют собой вершину инженерной мысли специалистов GE HealthCare. Цифровые детекторы в совокупности с другими передовыми решениями в StarGuide позволяют специалистам проводить продвинутые исследования и повышать точность диагностики.

Возможность визуализации низко- и среднеэнергитических изотопов в одном сканировании с исключительным пространственным и энергетическим разрешением делает StarGuide отличным инструментом как для клинических, так и для исследовательских целей.

12 цифровых фокусных детекторов CZT StarGuide позволяют достичь исключительного энергетического и пространственного разрешения, обеспечивая не только высокое качество изображения, но и быстрое сканирование.

Полупроводниковый кристалл каждого детектора толщиной 7,25 мм, созданный на основе передовой технологии с использованием теллурида кадмия-цинка (CZT), позволяет напрямую преобразовывать фотоны гамма-излучения в цифровые сигналы, что обеспечивает более точное определение места события и излучаемой энергии, чем у аналоговых систем. Наши полупроводниковые кристаллы CZT с запатентованным дизайном, используемые в StarGuide, позволяют визуализировать изотопы с энергией до 270 кэВ, обеспечивая визуализацию с широким энергетическим диапазоном.

Узнайте больше о технологии CZT

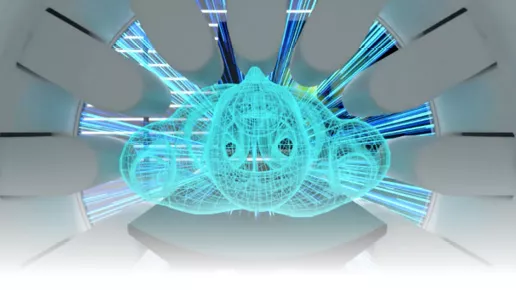

Технология Optical Scout в StarGuide позволяет проводить сканирования с быстрой и безопасной сменой положений стола, ориентируясь на контуры тела пациента.

Функция определения контуров тела пациента в реальном времени обеспечивает быстрый и безопасный переход от одного положения сканирования к другому. После обработки контурных данных перед началом сканирования детекторы и стол автоматически занимают позицию максимально близкую к телу пациента.

SmartConsole — это новая система для автоматической реконструкции и обработки изображений ОФЭКТ/КТ с возможностью подключения к сети.

SmartConsole упрощает использование протоколов в сложных гибридных исследованиях и при количественной оценке. Благодаря этому вы сможете получать высококачественные изображения и принимать решения на основе точных количественных результатов. Она также прекрасно работает с нашими последними алгоритмами и приложениями для реконструкции изображений. В SmartConsole интегрирована технология постобработки изображений FAME, которая позволяет использовать данные о состоянии костной ткани, полученные при КТ, для обработки ОФЭКТ-изображений. Благодаря ей повышается обнаружение образований на изображениях, что позволяет повысить точность результатов исследований. ​

Благодаря рабочему процессу Swift Plan StarGuide превращается из сложного устройства в простой инструмент, которым персоналу очень легко управлять.

Настройка параметров исследования выполняется быстро и легко – для этого требуется всего два шага (или три в случае КТ). Уже проверенные инструменты GE HealthСare, такие как интерактивная линейка стола и функция автоматизации процесса, объединенные с передовыми технологиями, делают Swift Plan чрезвычайно эффективным и удобным средством повышения производительности. Специалисты в отделениях по достоинству оценят быстрые рабочие процессы.

Двухканальные коллиматоры, ориентированные на CZT-кристаллы, обеспечивают более высокое разрешение⁸.

Благодаря более длинным септам и равным осям X и Y вольфрамовые коллиматоры обеспечивают внешнее пространственное разрешение 7,3 мм при расстоянии 10 см⁹, что обеспечивает высокую четкость ОФЭКТ-изображений.

ПРОДУМАННЫЙ ДИЗАЙН

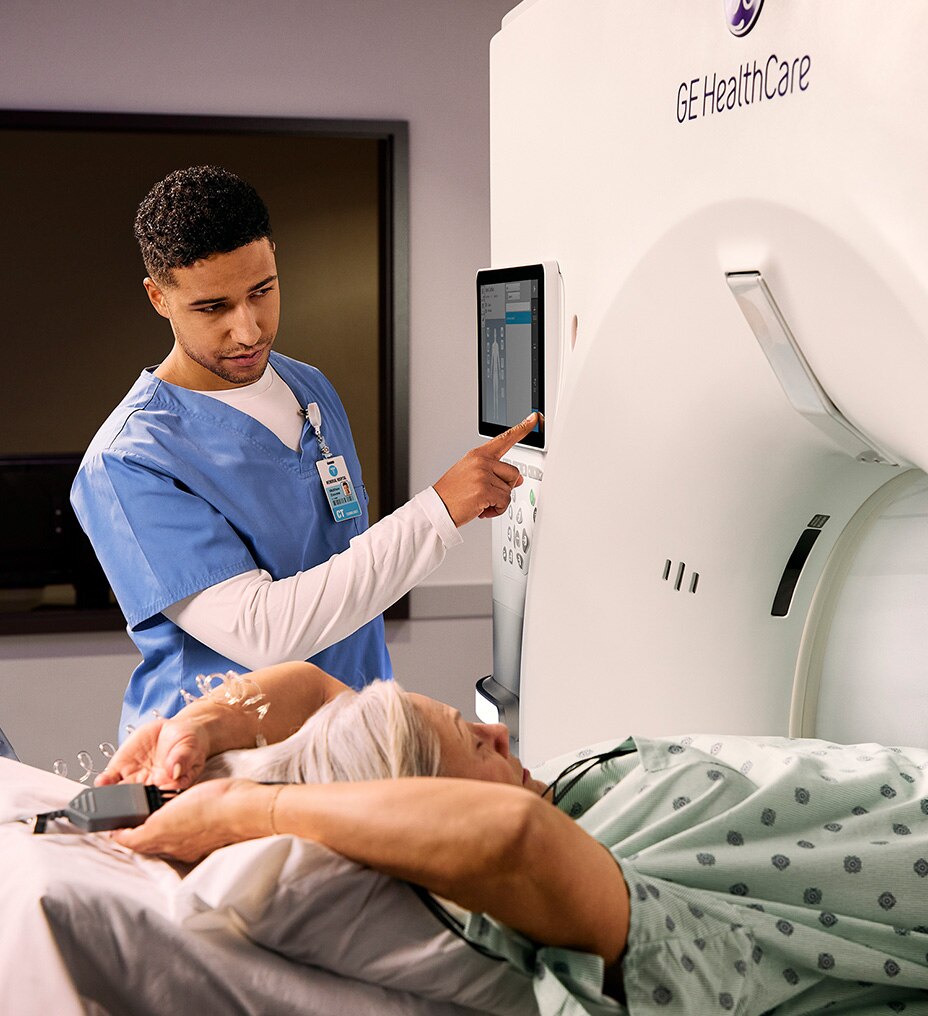

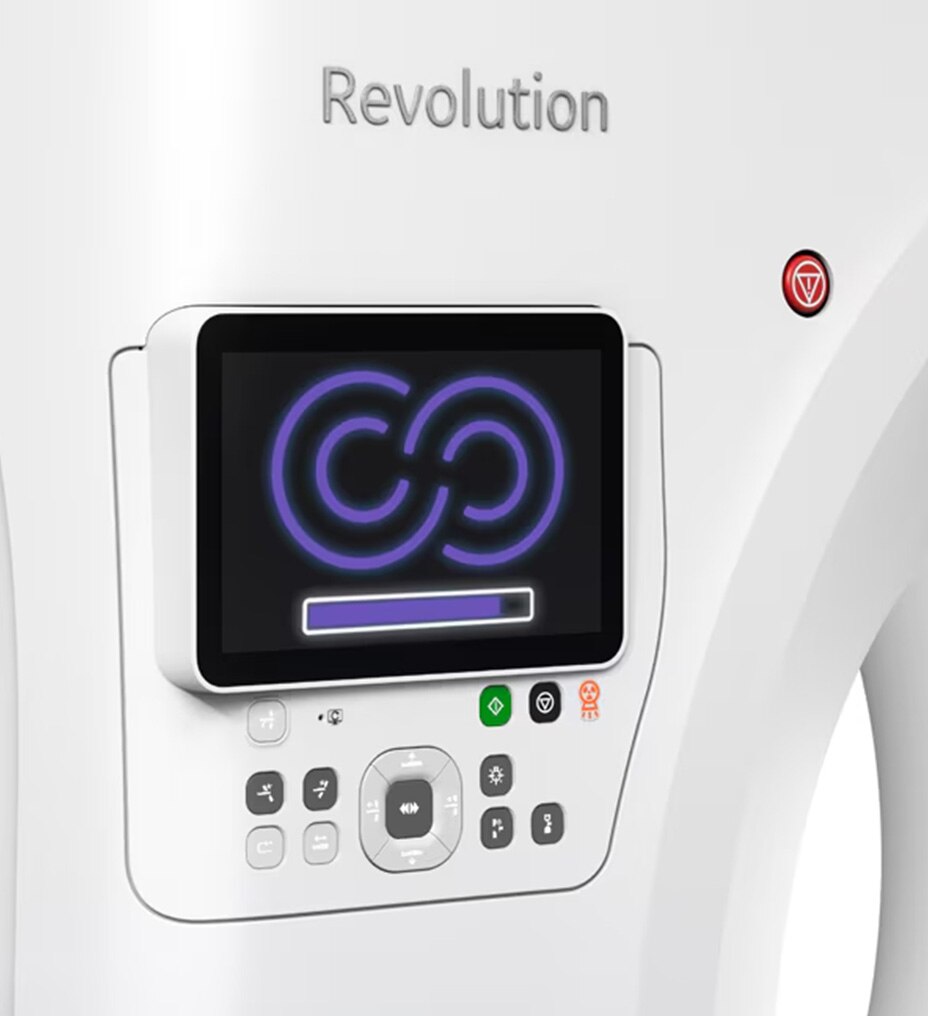

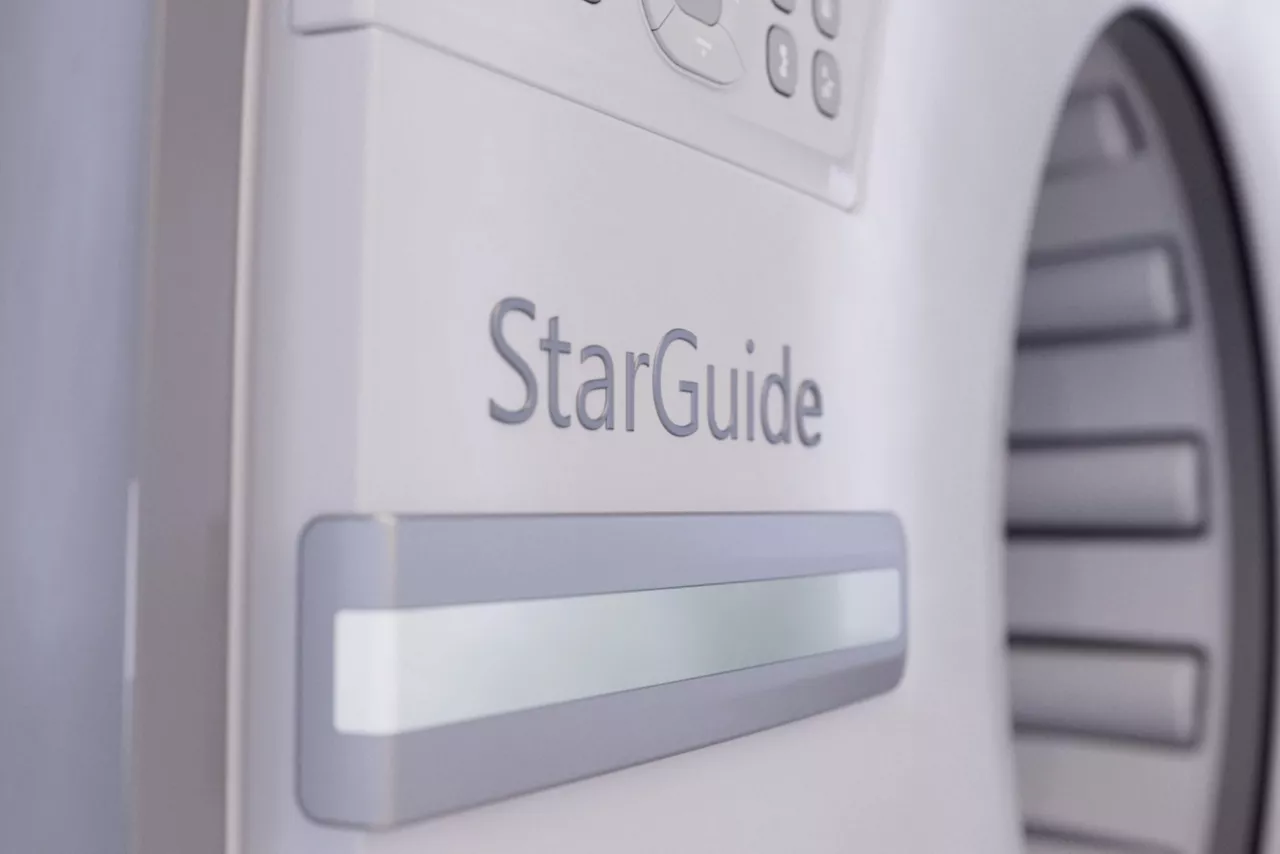

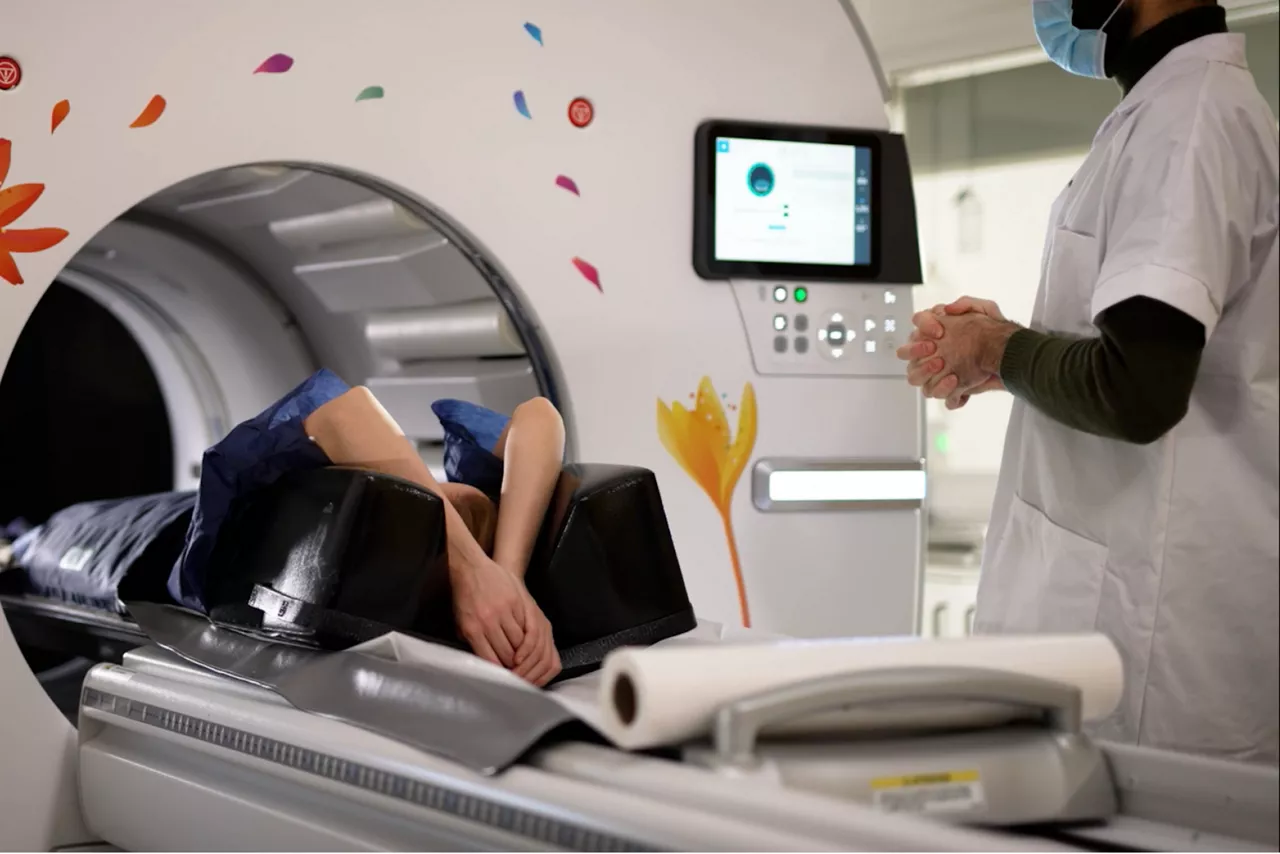

Благодаря удобному дисплею на гентри/панели управления, подвижному столу и множеству автоматизированных функций StarGuide, и пациент, и оператор чувствуют себя максимально комфортно.

Стол с поверхностью из углеродного волокна, обеспечивает небывалое удобство пациентов. Благодаря линейкам стола и сенсорным экранам, элементам управления, расположенным с четырех сторон и автоматической настройке производительность труда оператора увеличивается в разы.

ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ

StarGuide – всегда в ногу со временем

Функции, доказавшие свою эффективность

StarGuide оснащен интерактивной настольной линейкой от GE HealthCare и передовыми технологическими конструкциями.

ОФЭКТ/КТ костей всего тела

Одна ОФЭКТ всего тела вместо 2 или 3 планарных сцинтиграфий при использовании традиционных систем ОФЭКТ с двумя детекторами.

Ретроспективная реконструкция Lister

Рефрейминг полученного изображения по параметрам, выбираемым самим пользователем.

Удобный контроль качества

Устройство для контроля качества с линейным источником устанавливается непосредственно на стол и хранится в процедурном кабинете.

Контроль лучевой нагрузки при КТ

В StarGuide реализованы инновационные технологии регулирования лучевой нагрузки при КТ от GE HealthCare, такие как OptiDose, Q.AC, VISR и ASiR.

Надежное планирование

Вместо 2D-планарных протоколов используйте 3D-протоколы с точно прогнозируемым временем сканирования.

Принимайте решения, основанные на достоверных вычислениях

Нажмите здесь, чтобы узнать больше о Xeleris V, виртуальном решении GE HealthCare для обработки и анализа данных для ядерной медицины, а также других подобных клинических приложениях.

Q.Volumetrix AI

Передовые возможности сегментации и количественной оценки для данных ОФЭКТ/КТ и ПЭТ/КТ без усложнения рабочего процесса.

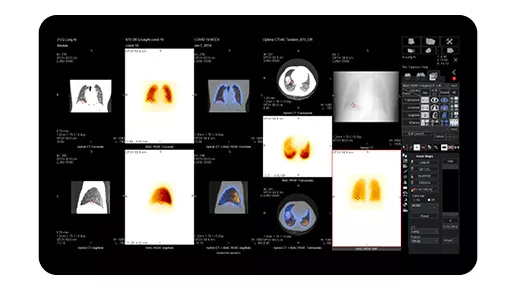

Q.Lung AI

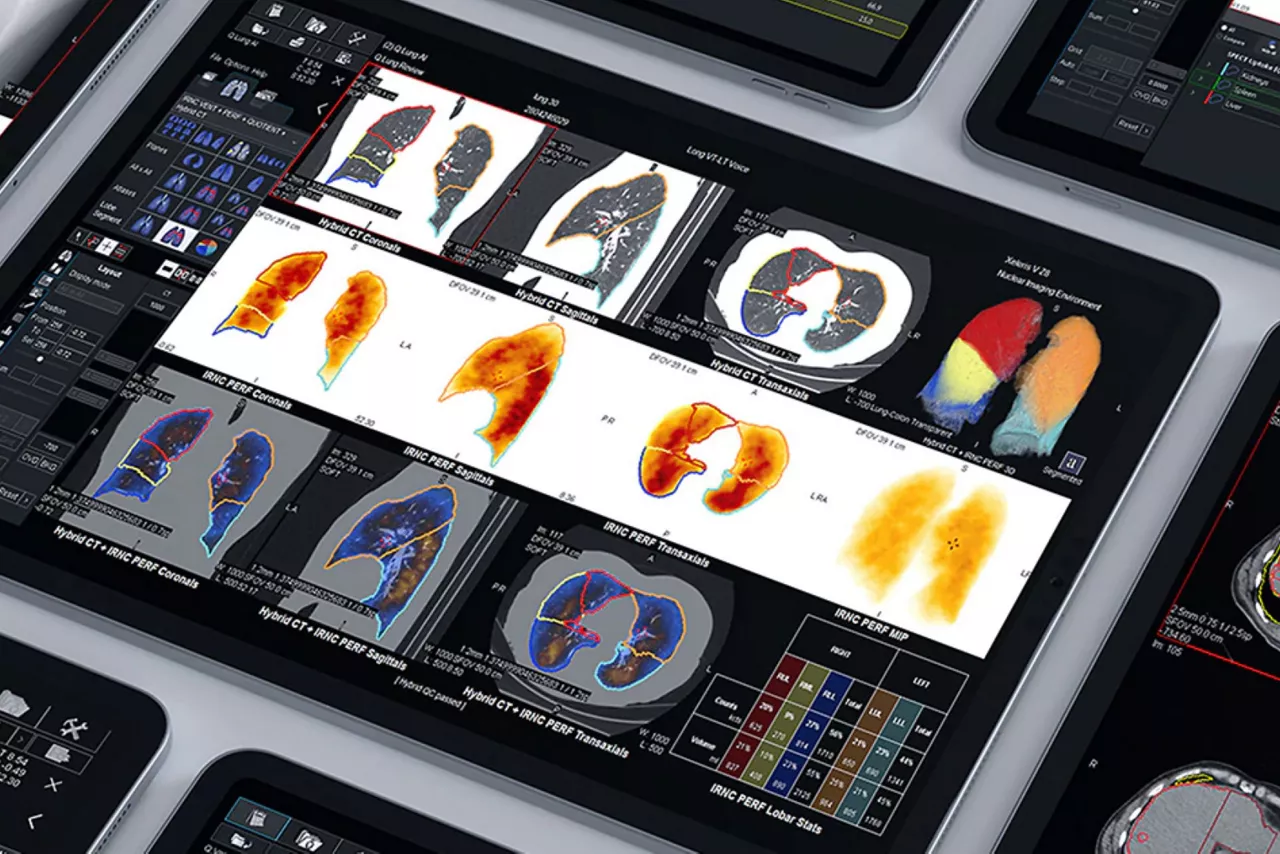

Автоматическая обработка сцинтиграфической перфузии и вентиляции лёгких со встроенной сегментацией по гибридному КТ-изображению на базе передовых алгоритмов работы с данными.

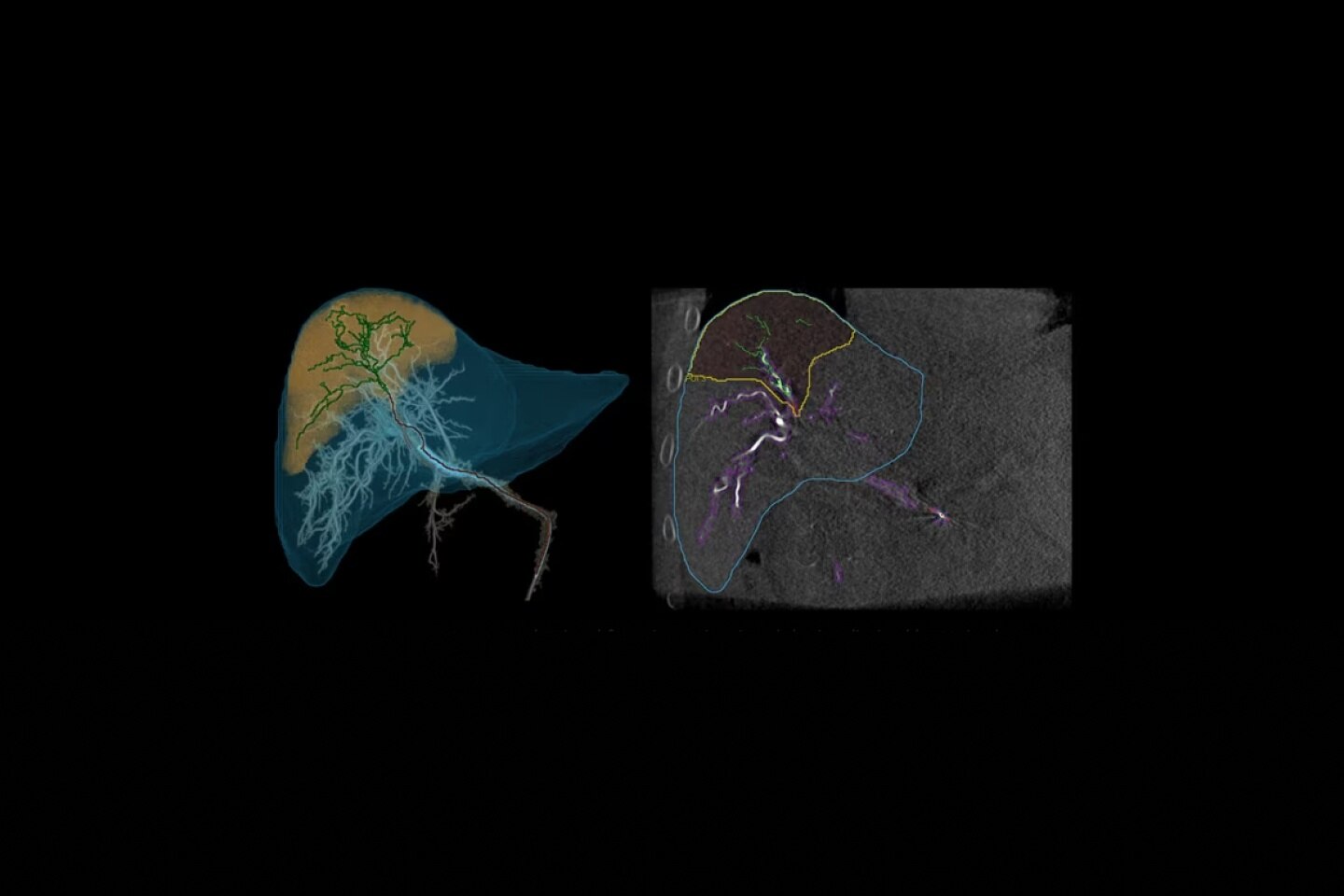

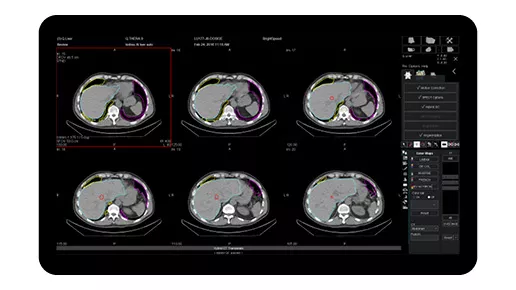

Q.Liver

Обеспечивает комплексную оценку состояния печени, включая автоматическую сегментацию и количественную оценку при просмотре ОФЭКТ/КТ.

Q.Thera AI

Количественная оценка и сегментации для расчёта времени удержания изотопа, поглощенной дозы, эквивалентной дозы на уровне органа и опухоли и эффективную дозу для всего тела.

Отзывы клиентов

Больничный центр Орлеанского университета



StarGuide: Современный и инновационный

Сотрудники отделения ядерной медицины больницы Орлеана рассказывают о своем двухлетнем опыте работы со StarGuide.



Что такое StarGuide?

StarGuide позволяет быстро получать четкие изображения в высоком разрешении.



Инновации StarGuide

Высокое качество визуализации, форма коллиматора и Smart Console являются отличительными чертами StarGuide.



Переход от 2D к 3D и 4D

Полноценная томографическая система для получения изображений в 2D, 3D и даже 4D.²



Преимущества для пациентов

Быстрое сканирование делает исследования максимально комфортными для пациентов.



Преимущества для операторов

Интуитивно понятная панель управления и простота использования делает исследования максимально комфортными для персонала.



Преимущества для отделений ядерной медицины

StarGuide используется для проведения многих типов ОФЭКТ-исследований.



Сотрудничество с GE HealthCare

Вот что говорят сотрудники отделения ядерной медицины больницы Орлеана в Нью-Мексико о своем сотрудничестве с GE HealthCare.

УВЕДОМЛЕНИЕ ОБ ОГРАНИЧЕНИИ ОТВЕТСТВЕННОСТИ
*Система однофотонной эмиссионной компьютерной томографии/компьютерной томографии StarGuide с принадлежностями.

  1. Основано на исследовании Стенфордского университета, результаты которого опубликованы в Song, H., Ferri, V., Duan, H. et al. SPECT at the speed of PET: a feasibility study of CZT-based whole-body SPECT/CT in the post 177Lu-DOTATATE and 177Lu-PSMA 617 setting. Результаты могут различаться, поскольку время сканирования зависит от клинической задачи, антропометрических данных пациента, расположения исследуемого органа и клинической практики. Радиолог должен определить подходящее время сканирования/дозу для конкретной клинической задачи
  2. Только сканирование. Полученные динамические данные сохраняются в файле со списком. ​
  3. Среди ОФЭКТ/КТ систем компании GE HealthCare на 2024 год.​
  4. Отзывы клиентов GE HealthCare основаны на их собственных мнениях и опыте, а также на результатах, достигнутых в разных условиях. С учетом того, что не существует «типичных» больниц, и результаты зависят от множества факторов (например, размер медицинского учреждения или особенности клинического случая), нет никаких гарантий, что другие клиенты получат такие же результаты.
  5. Радиофармацевтические препараты могут быть не одобрены министерствами здравоохранения некоторых стран. ​
  6. На основе анализа 99 процедур ОФЭКТ/КТ и данных, полученных от трех врачей; в каждом случае была проведена ручная сегментация с использованием алгоритма на основе искусственного интеллекта и дана оценка одним из врачей. В 89 случаях сегментация на основе ИИ соответствовала критериям успеха: (а) менее трех ручных редактирований и (б) объем и активность доли в пределах заранее определенного порогового значения по сравнению с ручной сегментацией.
  7. По сравнению с Q.Lung на Xeleris 4 DR. Согласно лабораторным испытаниям в 5 случаях исследований ОФЭКТ/КТ. Стендовое испытание охватывало рабочий процесс диагностики легочной эмболии и оценки функции легких. Результаты могут различаться.
  8. По сравнению с NM/CT 870 DR и NM/CT 870 CZT. (Система однофотонной эмиссионной компьютерной томографии /компьютерной томографии, варианты исполнения: NM/CT 870 DR, NM/CT 870 CZT, с принадлежностями). При реконструкции ОФЭКТ-изображений с рассеянием в StarGuide использовался заводской протокол разрешения по стандарту NEMA NU 1-2018, который предполагает использование того же метода (BSREM с Clarity 3D), что и в клиническом протоколе для анализа костной ткани. Для реконструкции ОФЭКТ-изображений в NM/CT 870 DR и NM/CT 870 CZT использовалась технология Evolution for Bone (OSEM). В NM/CT 870 DR использовались коллиматоры LEHR/LEHRS, а в NM/CT 870 CZT использовался коллиматор WEHR.
  9. Внешнее пространственное разрешение, измеренное с лицевой стороны коллиматора по стандарту NEMA NU-1 2018. Среднее значение для 12 детекторов.
