Качество изображений и управление дозовой нагрузкой

  • Детектор с технологией CMOS

    • Предлагаются детекторы разных размеров.
    • Больший коэффициент квантовой эффективности при низкой дозе,
      чем у детекторов на основе аморфного кремния (a-Si).
    • Активное усиление сигнала внутри пикселов обеспечивает
      сверхбыстрое преобразование заряда электронов.
    • Передача изображения 1:1 от CMOS-детектора на 4K-монитор*.
    *Для C-дуг OEC Elite2 CFD12  и OEC One CFD3.

Дополнительные материалы

  • Снижение дозы

    Снижение дозы и соблюдение принципа минимального необходимого воздействия ALARA4  не сводятся к одной лишь технологии. Это одновременно и философия, и способ действий, базирующийся на постоянных инновациях и обучении.
    • Несколько режимов рентгеноскопии (непрерывная, высокодозная, импульсная и т.д.) в сочетании с низкодозовым режимом.
    • Низкодозовый режим позволяет снизить дозу излучения на 50%
      по сравнению со стандартной рентгеноскопией.
    • Педиатрический профиль, включающий в себя отсеивающий растр
      и кожную проставку.
    • Лазерный центратор со стороны рентгеновской трубки и приемника излучения.
    • Сводные данные о дозовой нагрузке.
    *Педиатрический профиль доступен только на системе OEC Elite CFD.

Дополнительные материалы

  • Live Zoom

    Программное обеспечение Live Zoom* позволяет панорамировать область интереса на изображении и выводить ее с 4-кратным увеличением. При этом не требуется изменять параметры экспозиции или использовать функцию увеличения изображения. Благодаря этому Live Zoom позволяет снизить нагрев трубки при длительных исследованиях. Программное обеспечение Live Zoom помогает принимать более надежные клинические решения, оптимизирует рабочий процесс и расширяет возможности визуализации.

    «При внутрисосудистых вмешательствах функция Live Zoom обеспечивает превосходное качество изображения с более точным отображением артерии» - проф. Собочински, сосудистый хирург, клиника Лилльского университета (Франция)

    *ПО Live Zoom доступно на системах OEC Elite CFD, OEC Elite5, OEC One CFD.

Инновационное программное обеспечение цепи формирования изображений

  • Алгоритмы обработки

    • Оптимизация получения изображений
      Функция AutoTrak ABS6  автоматически определяет область интереса в пределах рентгеновского поля и настраивает параметры экспозиции мА и кВ так, чтобы обеспечить однородное качество по всему изображению. Функция ADRO*,7  повышает четкость изображения и улучшает качество отображения деталей при визуализации анатомических структур переменной плотности.
    • Яркость и контрастность
      Функция GDRM8  обеспечивает точную визуализацию анатомии за счет ослабления фона. Функция Smart Metal минимизирует влияние металлических объектов на резкость и качество изображения и автоматически регулирует его яркость и контрастность, позволяя пользователю выбрать уровень чувствительности так, чтобы получить оптимальное качество изображений при наличии металлических объектов в поле обзора.
    • Подавление шума
      Функция подавления шума ENR**,9  позволяет сократить уровень шума на изображениях сердца и сосудов на 30%, что эквивалентно изображениям, получаемым при мощности 30 кВт. Усовершенствованная функция подавления артефактов движения* — в случае затрудненной визуализации объектов в движении, например сосудистых устройств, программное обеспечение может уменьшить задержку и улучшить детализацию.

    * Доступно только на OEC One10, OEC CFD.
    ** Доступно только на OEC Elite CFD.

  • Digital Pen*

    • Эта функция цифрового пера позволяет рисовать на изображении линии для планирования процедуры или обучения.
    • Нарисованные синие цветные метки остаются на изображении, пока их не удалит пользователь.
    «Интересным инструментом является также цифровое перо, позволяющее отметить область поражения на экране. Оно полезно и в ходе самой процедуры: нужные врачу метки отображаются на экране даже в отсутствие roadmap-изображения»

    * Функция Digital Pen доступна на системах OEC Elite, OEC Elite CFD и OEC One CFD.

Продуманная конструкция, удобная в использовании

  • 00 - позиция — видео

  • Конструкция L-плеча

    • L-плечо и функция SmartView
      Позволяет размещать детектор сверху от пациента в широком
      диапазоне орбитальных положений С-образного штатива.
    • Диапазон перемещения L-плеча: вниз — 55 / вверх — 88.

Дополнительные материалы

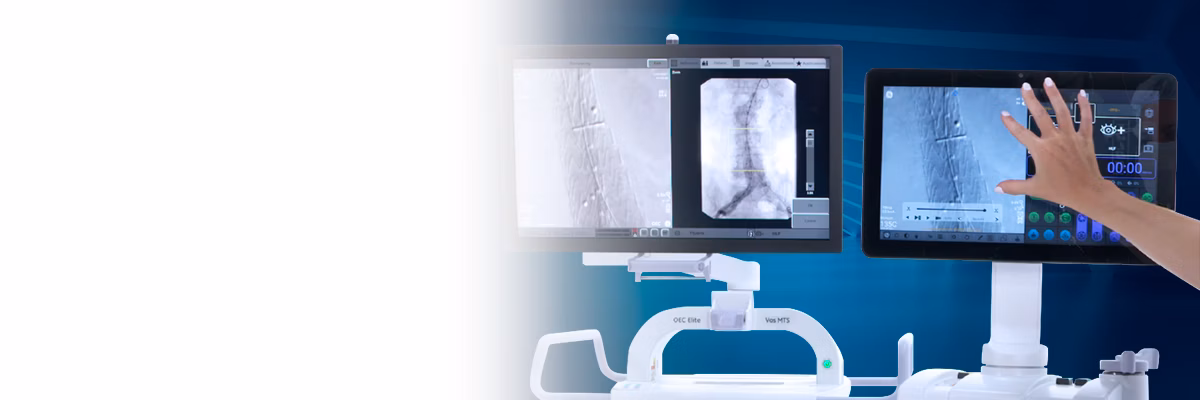

  • Сенсорная панель С-дуги OEC Touch

    Удобная сенсорная панель С-дуги позволяет оптимизировать пользовательский интерфейс (более удобное управление, меньше прерываний) и синхронизировать действия хирургической бригады в соответствии с рентгеноскопическим изображением в реальном времени.
    • Одноуровневый доступ к функциям одним нажатием кнопки упрощает работу.
    • Цветовая маркировка и значки, хорошо знакомые пользователям С-дуг OEC.
    • Удобный доступ к функциям во время процедур, в том числе к функциям управления рентгеновским излучением и масштабирования в режиме реального времени, цифровому перу, лазерному центратору, каталогу изображений и т. д.
    • Соответствие рентгеноскопических изображений на панели С-дуги и на мониторе рабочей станции.
    * Сенсорная панель С-дуги имеется на системах OEC Elite CFD, OEC Elite, OEC One, OEC One CFD.

Дополнительные материалы

  • 00- s-кривая, видео

  • Автономное питание системы в течение 5 минут в режиме ожидания

    Транспортировка системы без необходимости ее перезапуска благодаря автономному питанию в течение 5 минут*.
    Защита данных пациента в случае сбоя или отключения питания системы от сети переменного тока.
    • Контролируемое завершение работы
    • Защита от отключения сетевого питания
    «При некоторых процедурах нам необходимо перемещать аппарат на противоположную от пациента сторону. В случае с С-дугой OEC One CFD это очень просто сделать, так как мы можем, не выключая аппарат, отсоединить его от сети на 5 минут, переместить на другую сторону и снова подсоединить к сети питания» - Йорген Ардстед, руководитель сестринской службы в клинике Skaraborgs Sjukhus Skövde (Швеция)

    * Опция автономного питания в течение 5 минут доступна только для систем OEC One и OEC One CFD.

  • Беспроводное подключение

    Удаление как можно большего количества кабелей из операционной, снижение опасности споткнуться о препятствие, освобождение места.
    • Беспроводная передача данных (опция)
    • Беспроводной передатчик принтера (опция)
    • Беспроводной блок педалей (опция)
      с многофункциональным управлением
    «Беспроводной блок педалей создает дополнительное удобство,
    так как при перемещении он не мешает другому оборудованию»
    ─ Д-р Бенг Карлсон, хирург-ортопед, клиника Skaraborgs Sjukhus Skövde (Швеция)

    *Беспроводной блок педалей и беспроводные опции DICOM доступны в разных конфигурациях для всех аппаратов семейства OEC, за исключением OEC Brivo13.
    ** WEP-шифрование доступно на системе OEC One CFD.

Дополнительные материалы

  • 00 - позиция — видео

  • Полностью моторизованный штатив
    и пульт дистанционного управления С-дугой

    Моторизованный штатив
    Моторизованный штатив доступен в трех конфигурациях С-дуг: Vascular 15, Vascular MTS и Cardiac.
    • Боковое и орбитальное моторизованное перемещение со скоростью 9°/с.
    • Управление перемещением с помощью дистанционного пульта управления
      от стола либо с помощью сенсорной панели С-дуги.
    Сенсорная панель С-дуги
    • Определение контакта/столкновения.
    • Индикация угла C-образного штатива в реальном времени и на сохраненных изображениях.
    • Память на три положения и на последнее положение штатива.
    *Моторизованный привод имеется только на системе OEC Elite CFD. Пульт дистанционного управления имеется только на системах OEC Elite, OEC Elite CFD.
  1. CMOS — Сomplementary Metal-Oxide-Semiconductor (с англ., комплементарная структура металл — оксид — полупроводник).
  2. Система мобильная рентгеновская с С-образной дугой OEC Elite с принадлежностями.
  3. Аппарат рентгеновский передвижной с С-дугой с принадлежностями, вариант исполнения ОЕС One CFD.
  4. ALARA — As Low As Reasonably Achievable (с англ., ниже пределов, установленных действующими нормами).
  5. Система мобильная рентгеновская с С-образной дугой OEC Elite с принадлежностями.
  6. ABS — Automatic Brightness Stabilization (с англ., Автоматическая стабилизация яркости).
  7. ADRO — Adaptive Dynamic Range Optimization (с англ., Адаптация изображения при анатомии разной плотности).
  8. GDRM — General Purpose Dynamic Range Management (с англ., общее управление динамическим диапазоном).
  9. eNR — Enhanced Noise Reduction (с англ., функция усовершенствованного подавления шума).
  10. Аппарат рентгеновский передвижной с С-дугой с принадлежностями, вариант исполнения ОЕС One.
  11. Аппарат рентгеновский передвижной цифровой с С-образной дугой Brivo OEC с принадлежностями.
  12. CFD - Плоский детектор на КМОП-технологии (комплементарная структура металл-оксид-полупроводник от англ. CMOS flat detector).
