BodyView

Инновационный метод анализа данных временного ряда по результатам исследования тела.

Магнитно-резонансная томография (МРТ) тела предоставляет ценную информацию, которая может пригодиться для постановки диагноза. Однако обработка данных временного ряда может усложнять рабочий процесс и снижать его эффективность.

Приложение BodyView предлагает алгоритмы, инструменты и рабочие процессы для обработки данных временного ряда, полученных в результате исследования тела. Оно также выполняет расчеты для параметрических изображений на основе изображений с контрастным усилением и временного изменения интенсивности сигнала.

Особенности системы:

Интегрировано с программой READY View для обеспечения доступа к ее инструментам и приложениям.
Предлагает два расширенных протокола: MR Standard (Стандартная МРТ) и Signal Enhancement Ratio (Коэффициент повышения уровня сигнала, SER).
Пошаговые рабочие процессы для обработки данных временного ряда.
Настраиваемые рабочие процессы и приложения с настраиваемыми макетами, настройками параметров и этапами просмотра.

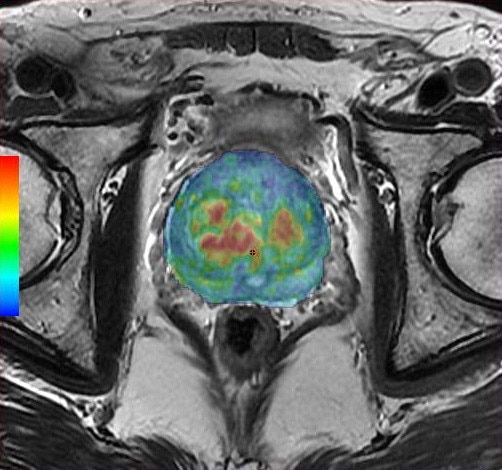

Возможность создания графиков временной кривой и цветных параметрических изображений.
Автоматический выбор наиболее подходящих протоколов. Предоставляет графический интерфейс для отображения временной или функциональной кривой.

Apply

Галерея клинических изображений

Смотреть больше

Особенности

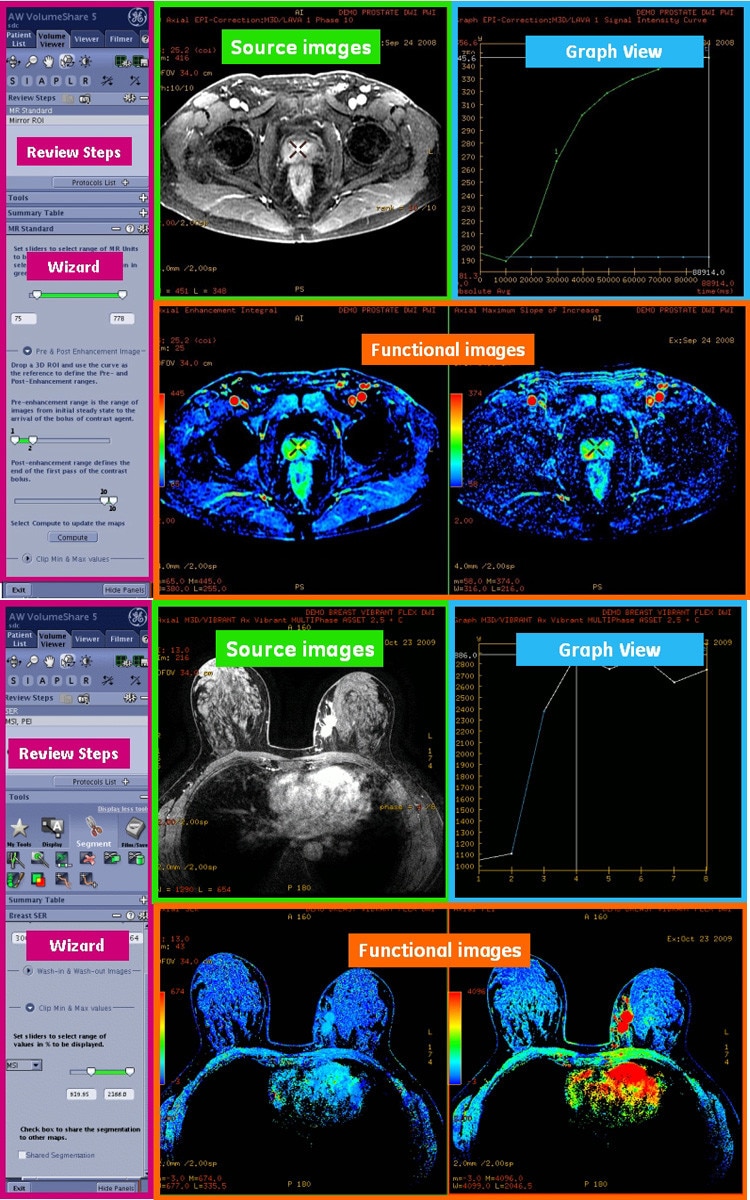

Рабочие области приложения Mr Standard (вверху) и SER (внизу) содержат исходные изображения, функциональные изображения и графики.

Оптимизирует рабочий процесс благодаря доступу к системе READY View с рабочей станции PACS, AW Workstation или ПК.
Предлагает простой рабочий процесс, позволяющий просматривать и работать с полученными изображениями (MIP, MPR, 3D), а также обрабатывать и объединять функциональные данные.
Полностью настраиваемый рабочий процесс на основе настраиваемых конфигураций, регулируемые настройки параметров и устанавливаемые пользователем этапы просмотра.
Поддерживает протокол запуска одним касанием при выборе и обработке функциональных данных.
Простые в применении полосы прокрутки позволяют выполнять расчеты и сегментировать параметрическое изображение в реальном времени.
Мастер помогает определить диапазоны параметров отображения изображения до и после усиления или изображения накопления или выведения. Параметры синхронизируются с графическим интерфейсом, чтобы легче определять диапазон.
Автоматически выполняет расчет для цветных параметрических изображений на основе изменений интенсивности изображения с течением времени и после настройки порогового значения шума.
Возможность сегментировать функциональные карты путем уменьшения минимальных и максимальных значений.
Автоматически меняет ширину и уровень окна и настраивает цвет параметрического изображения для оптимальной демонстрации клинического случая.
MR Standard поддерживает возможность анализа изменений контрастности изображений T1 или T2. Создаваемые параметрические изображения
- Интеграл усиления (EI)
- Время достижения пика (TTP)
- Среднее время до усиления (MTE)
- Максимальный уклон увеличения (MSI)
- Максимальный уклон уменьшения (MSD)
Автоматически определяет тип усиления (положительное, т. е. контрастность T1, или отрицательное, т. е. контрастность T2) на основе названия импульсной последовательности исходного изображения.
Коэффициент усиления сигнала (SER) позволяет анализировать изменения контрастности изображений T1. Предоставляемые изображения включают следующее.
- Коэффициент усиления сигнала (SER)
- Максимальный уклон увеличения (MSI)
- Интеграл положительного усиления
