Advantage 4D

Эффективная точная визуализация и оценка движений, связанных с дыханием, с помощью быстрой четырехмерной реконструкции изображений.

Движение пациента и деформация органа, будь то результат произвольных движений пациента или естественная функция, такая как дыхание, может сделать плановую оценку лучевой терапии менее точным. Точная ориентация имеет важное значение для того, чтобы избежать влияния на здоровые ткани, обеспечивая при этом оптимальную терапию для целевой опухоли.

Advantage 4D — это приложение для ретроспективной синхронизации КТ, которое анализирует и описывает движения анатомических структур, вызванных дыханием. Оно предоставляет информацию об истинной форме анатомических объектов в движении, уменьшает структурные деформации и определяет динамический диапазон движения для более точного планирования лучевой терапии. Приложение Advantage 4D помогает определить зону и направление движения и принять решение о необходимости стандартной или синхронизированной терапии.

Особенности системы:

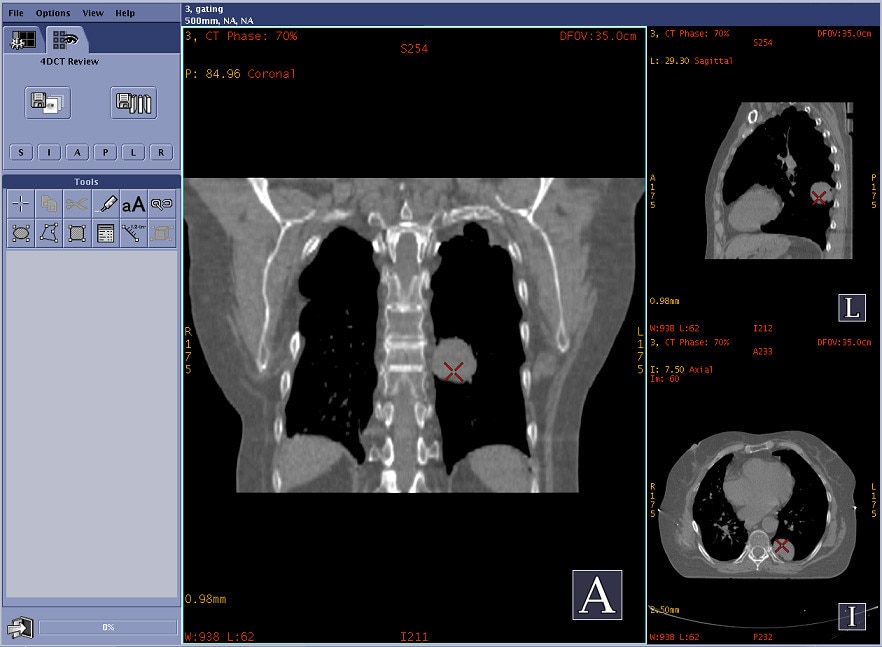

Выводит на экран полноценные четырехмерные изображения в сагиттальной, коронарной и аксиальной проекциях для быстрой оценки движения, связанного с дыханием.
Функция Auto4D предлагает быстрый эффективный автоматизированный рабочий процесс, включающий создание, и возможность создания растрового изображения (MIP, Ave-IP, Min-IP).
Advantage 4D управляется протоколом и полностью автоматизирован. Вы тратите меньше времени, выбирая соответствующие фазы или выстраивая четырехмерные фрагменты зацикленного видеоролика.

Галерея

Особенности

Автоматически сортирует данные четырехмерных изображений по корзинам в соответствии с фазой дыхательного цикла.
Возможность просмотра анатомической области в движении в режиме кинопетли, что позволяет определить диапазон фаз, наиболее подходящий для лечения пациента.
Функции отображения трех- или четырехмерных изображений и управления ими обеспечивают возможность захвата изображений с разрешением до 512 x 512 пикселей.
Программа анализирует профиль движения, созданный устройством производителя.
Создает серии изображений в разных фазах для 2D-, 3D- и 4D-просмотра.
Создает серии изображений в режимах MIP, Ave-IP и Min-IP, которые можно использовать для более эффективного планирования стандартной или синхронизированной терапии.

Отображение изображения
В трех окнах отображаются поперечные, коронарные, сагиттальные, косые и четырехмерные проекции, которые можно увеличить или развернуть во весь экран. На всех изображениях указаны данные пациента.

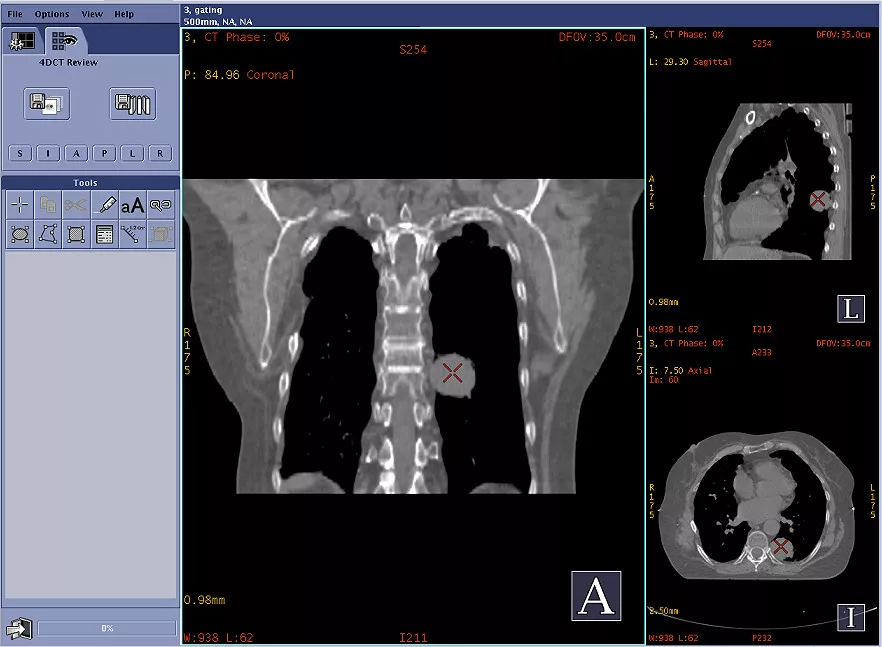

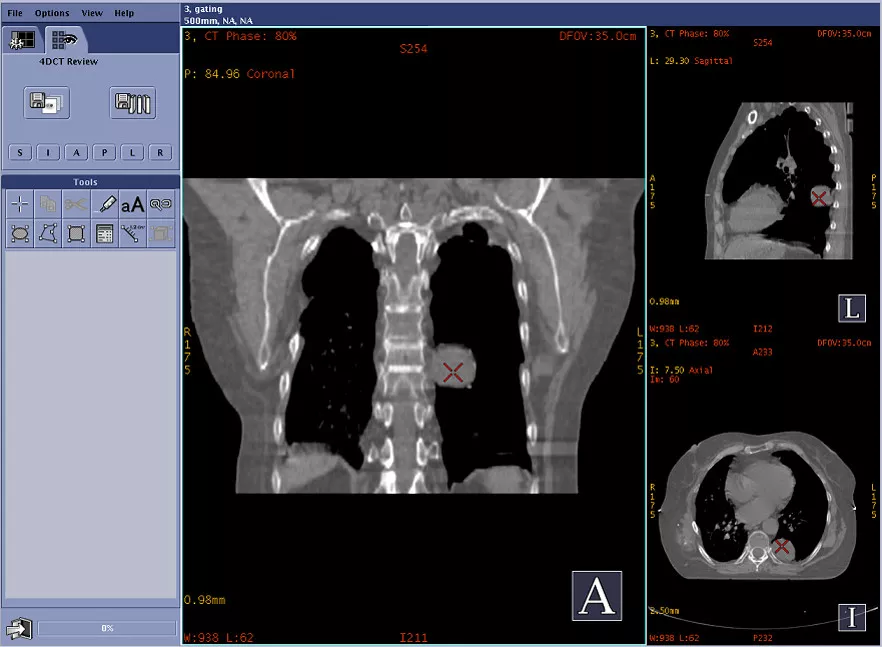

Оценка движения и коррекция

Приложение Advantage 4D улучшает качество клинических изображений за счет уменьшения перемещения органов и тканей, связанного с дыханием пациента во время КТ. Программа позволяет ретроспективно определять наиболее качественные снимки в период дыхательного цикла, а затем автоматически группирует изображения в соответствии с выбранной (ыми) фазой (ами).

Сканирование в режиме кинопетли

Функция синхронизации с дыханием предусматривает множественные вращения в одном положении стола. Стол перемещается в следующее положение и сканирование возобновляется. Продолжительность сканирования в каждом положении составляет не менее одного дыхательного цикла плюс одно вращение. Количество положений стола определяется особенностями обследуемой анатомической области.
